T+A PSD 3100 HV gümüş

Ağ oynatıcısı, dönüştürücü, radyo alıcısı ve ön amplifikatör burada, üst düzey bir ses sisteminin tüm kaynak ve kontrol bölümünü yöneten 26 kg ağırlığındaki tek bir kasada bir araya geliyor. Geriye yalnızca bir güç amplifikatörü veya bir çift aktif hoparlör bağlamak kalıyor. Bu model, T+A’nın HV serisinde çok kaynaklı akış ön amplifikatörleri ailesinin ilk üyesi. Markanın kendi geliştirdiği PCM ve DSD dönüştürücülerini ve ayrık bileşenli bir analog katı kullanıyor.

Çıkışta gerçek analog ön amplifikasyon

HV kısaltması “yüksek gerilim” anlamına geliyor: T+A, analog devrelerini ortalamanın çok üzerinde gerilimlerle besliyor; böylece transistörler sınırlarından uzakta çalışıyor ve sinyal tepelerinde büyük bir dinamik rezervi koruyor. Giriş katları A sınıfında çalışıyor ve sinyal yolunda entegre devreler olmadan, ayrık bileşenlerden oluşuyor. Ses seviyesi, hassas dirençleri anahtarlayan rölelerle ayarlanıyor: sinyal baştan sona analog kalıyor ve dijital ses seviyesi ayarında olanın aksine, düşük seviyelerde hiçbir çözünürlük kaybı yaşanmıyor. PSD 3100 HV ayrıca bir denge ayarına, kulağın düşük ses seviyelerinde azalan hassasiyetini telafi etmek için bas ve tizleri güçlendiren bir fizyolojik düzeltmeye (ses yüksekliği telafisi) ve devreden tamamen çıkarılabilen ton ayarlarına sahip.

Çıkış katları çift mono yapıda olup bir dengeli XLR çıkışı ve bir RCA çıkışı sunuyor. Düşük empedansları (40 ve 20 Ω), güç amplifikatörlerine uzanan uzun kabloların kullanılmasına olanak tanıyor. Analog girişler tarafında ise donanım asgari düzeyde: yalnızca tek bir RCA hat girişi bulunuyor. Bu giriş bir CD oynatıcı veya fono ön amplifikatör için yeterli, ancak ikisi arasında seçim yapmak gerekiyor.

PCM ve DSD için iki ayrı dönüştürücü

T+A, iki ana dijital dosya ailesini aynı devreden geçirmiyor. CD’lerde ve çoğu yüksek çözünürlüklü dosyada kullanılan PCM sinyalleri, çift diferansiyel yapılı dörtlü bir dönüştürücüye aktarılıyor: kanal başına dört adet 32 bit sigma-delta dönüştürücü paralel çalışıyor ve kendi gürültüleri kısmen birbirini dengeliyor. Dönüştürme 768 kHz’e kadar çıkıyor. SACD’lerin ve bazı yüksek çözünürlüklü kayıtların 1 bitlik formatı olan DSD ise markanın geliştirdiği True 1-Bit dönüştürücüden geçiyor. Önceden PCM’ye dönüştürülmeden, DSD512’ye kadar doğal formatında okunuyor.

PCM için T+A işlemcisi dört aşırı örnekleme algoritması sunuyor (kısa FIR, uzun FIR, Bézier/IIR ve Bézier). Bunlar, sinyalin geçici rejimler çevresindeki davranışını değiştiriyor ve dinleyerek seçiliyor. Dönüştürücünün çıkışı daha sonra kesim frekansı 60 veya 120 kHz olarak ayarlanabilen, doğrusal fazlı üçüncü dereceden bir analog Bessel filtresinden geçiyor. Markanın kendi referans saati, dönüştürmeyi bozan saat zamanlaması sapmaları olan seğirmeyi azaltıyor. Açıklanan ölçümler serinin standartları içinde kalıyor: 117 dB’nin üzerinde sinyal/gürültü oranı ve %0,001’in altında distorsiyon.

Dijital ve analog bölümler ayrı besleniyor

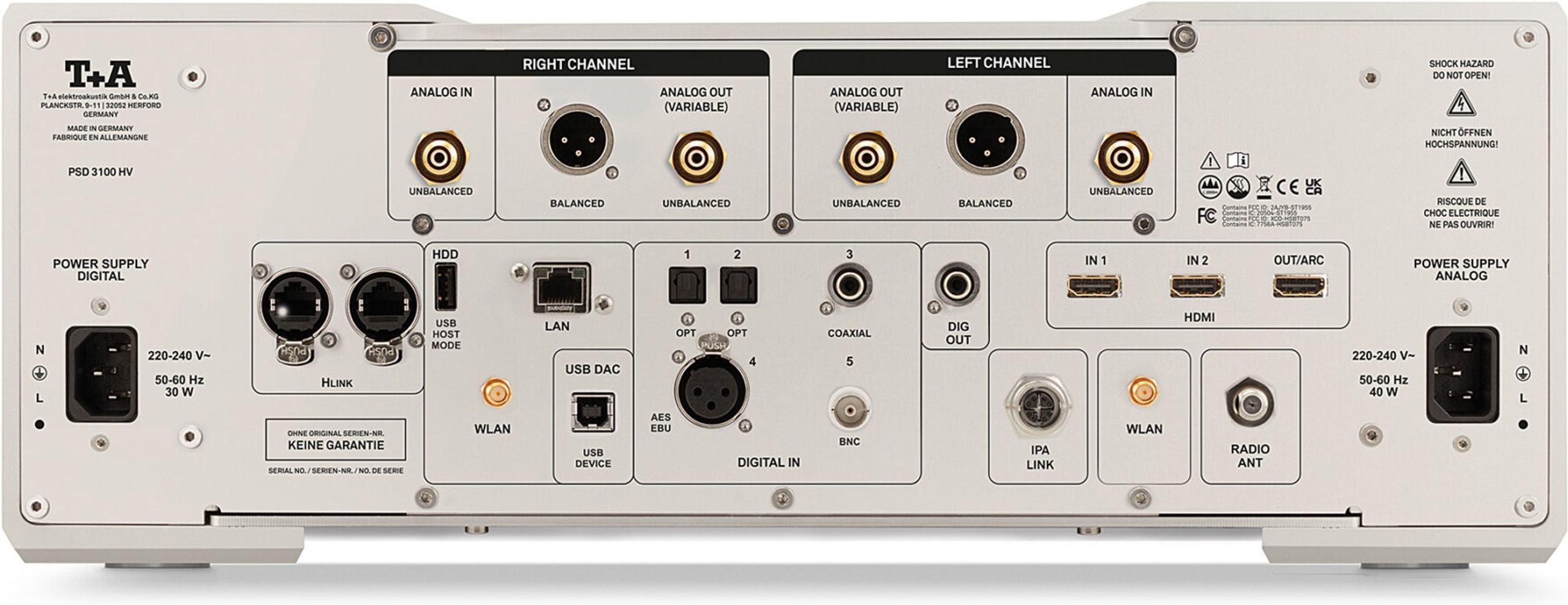

Arka tarafta iki şebeke girişi, biri dijital bölüm, diğeri analog bölüm için olmak üzere iki ayrı güç kaynağını besliyor. İşleme devrelerinin yüksek frekanslı gürültüsünün ön amplifikasyon katına ulaşmaması için iki bölüm kasa içinde fiziksel olarak ayrılmış. HV serisinin tüm cihazlarında olduğu gibi kasa, transformatörlerin alanlarını bozabilecek ferromanyetik malzemeler içermeyen alüminyumdan üretilmiş. 46 cm genişliği ve derinliği, 17 cm yüksekliği ile PSD 3100 HV, derin ve sağlam bir mobilya gerektiriyor. Gümüş veya titanyum kaplama seçenekleriyle sunuluyor.

Akış, radyo ve dijital kaynaklar

Üçüncü nesil akış istemcisi, dört çekirdekli bir işlemciye dayanıyor ve Ethernet veya Wi-Fi üzerinden bağlanıyor. TIDAL, Qobuz ve Deezer’a, Airable üzerinden 11.000’den fazla İnternet radyosuna, yerel ağ sunucularına ve iki özel bağlantı noktasına takılan USB belleklere veya disklere erişim sağlıyor. Ağ üzerinden PCM’yi 384 kHz/32 bite, DSD’yi ise DSD256’ya kadar okuyor. PSD 3100 HV, Roon Ready uyumlu ve Bluetooth (aptX HD, AAC, SBC), telefondan kullanım için yedek bir çözüm sunuyor. Karasal radyo için RDS özellikli bir DAB+ ve FM radyo alıcısı sistemi tamamlıyor. Kontrol, F 3100 uzaktan kumanda veya T+A MusicNavigator uygulaması üzerinden sağlanıyor.

Dijital girişler tüm yaygın formatları kapsıyor: tamamı 192 kHz/24 bite kadar destekleyen AES/EBU, koaksiyel ve BNC S/PDIF, iki optik giriş ve bir bilgisayardan PCM’de 768 kHz’e ve DSD512’ye kadar kabul eden, asenkron aktarımlı bir USB-B bağlantı noktası.

Televizyon, SACD oynatıcı ve kulaklık

İki HDMI girişi, bir Blu-ray veya SACD oynatıcının stereo sinyalini hem PCM hem de DSD olarak alıyor ve HDMI çıkışı görüntüyü televizyona iletiyor. Ses dönüş kanalı (ARC) sayesinde TV programlarının sesi aynı kablo üzerinden PSD 3100 HV’ye geri dönüyor. Kod çözme stereo ile sınırlı kalıyor: Dolby Atmos formatındaki bir film iki kanaldan çalınıyor. IPA-LINK bağlantı noktası, markanın referans SACD taşıma ünitesi PDT 3100 HV’yi kabul ediyor ve verilerini tam çözünürlükte aktarıyor.

Ön paneldeki dengeli Pentaconn 4,4 mm kulaklık çıkışı, özel bir amplifikatör tarafından sürülüyor. 6 Ω çıkış empedansı, hem düşük empedanslı dinamik kulaklıklara hem de daha fazla güç gerektiren modellere uygun.

Teknik özellikler

Genel bakış ve mimari

• Tür: ön amplifikatör / ağ oynatıcısı / dijital-analog dönüştürücü (DAC)
• Dört çekirdekli işlemcili 3. nesil akış istemcisi
• Ayrık bileşenli A sınıfı ön amplifikasyon
• HV teknolojisi

Ön amplifikatör

• Frekans tepkisi: 0,5 Hz – 300 kHz (+0 / −3 dB)
• Sinyal / gürültü oranı: 108 / 112 dB
• Toplam harmonik bozulma (THD): < %0,001
• İntermodülasyon bozulması: < %0,001
• Kanal ayrımı: > 108 dB
• Analog girişler:
  • RCA: 250 mV RMS – 9 V RMS hassasiyet / 20 kΩ empedans
  • XLR: 500 mV RMS – 18 V RMS hassasiyet / 40 kΩ empedans
• Analog çıkışlar:
  • RCA: nominal 1 V RMS, maksimum 9,5 V RMS / 20 Ω empedans
  • XLR: nominal 1,45 V RMS, maksimum 19,6 V RMS / 40 Ω empedans
• Röleli ses seviyesi ayarı
• Denge ayarı ve fizyolojik ses düzeltme işlevleri
• Açılıp kapatılabilir ton ayarları

Kulaklık çıkışı

• 1 × 4,4 mm dengeli Pentaconn kulaklık çıkışı
• Empedans: 6 Ω
• Özel yüksek performanslı kulaklık amplifikatörü

PCM dijital-analog dönüşümü

• Çift diferansiyelli dörtlü dönüştürücü
• Kanal başına 4 adet 32 bit sigma-delta dönüştürücü
• Dönüşüm hızı: 705,6 / 768 k örnek/s’ye kadar
• PCM işleme: 32 bit / 768 kHz’e kadar
• T+A senkron aşırı örnekleme teknolojisi
• 4 aşırı örnekleme algoritması: kısa FIR, uzun FIR, Bézier / IIR, Bézier

DSD dijital-analog dönüşümü

• T+A True 1-Bit DSD dönüştürücü
• Önceden PCM’ye dönüştürmeden yerel DSD dönüşümü
• DSD512’ye (24,5 MHz) kadar destek

DAC filtreleme ve performansı

• Analog filtre:
  • Doğrusal fazlı 3. dereceden Bessel filtresi
  • Seçilebilir kesim frekansı: 60 / 120 kHz
• PCM frekans tepkisi:
  • PCM 44,1 kHz: 2 Hz – 20 kHz
  • PCM 48 kHz: 2 Hz – 22 kHz
  • PCM 96 kHz: 2 Hz – 40 kHz
  • PCM 192 kHz: 2 Hz – 80 kHz
  • PCM 384 kHz: 2 Hz – 100 kHz
  • PCM 768 kHz: 2 Hz – 120 kHz
• DSD frekans tepkisi:
  • DSD64: 2 Hz – 44 kHz
  • DSD128: 2 Hz – 60 kHz
  • DSD256: 2 Hz – 80 kHz
  • DSD512: 2 Hz – 100 kHz
• Toplam harmonik bozulma (THD): < %0,001
• Sinyal / gürültü oranı: > 117 dB
• Kanal ayrımı: > 110 dB

Dijital bağlantılar

• 1 × AES / EBU girişi: 32–192 kHz / 16–24 bit
• 1 × koaksiyel S/PDIF girişi: 32–192 kHz / 16–24 bit
• 1 × S/PDIF BNC girişi: 32–192 kHz / 16–24 bit
• 2 × TOS-Link optik S/PDIF girişi: 32–192 kHz / 16–24 bit
• 1 × DAC için USB-B bağlantı noktası:
  • 768 kHz’e kadar PCM, DSD512
  • Asenkron aktarım
• 2 × USB depolama ortamları için ana modda USB-A bağlantı noktası
• 2 × HDMI girişi
• 1 × ses dönüş kanallı (ARC) HDMI çıkışı
• 1 × IPA-LINK (LVDS) girişi

Ağ üzerinden oynatma ve akış

• Yerel ağ ve İnternet üzerinden akış
• Ağ bağlantıları: Ethernet, Wi-Fi
• PCM oynatma: 384 kHz / 32 bit’e kadar
• Ağ üzerinden DSD oynatma: DSD256’ya kadar
• Akış hizmetleri: TIDAL, Qobuz, Deezer
• Airable üzerinden İnternet radyosu:
  • 11000’den fazla İnternet radyo istasyonu
• Roon Ready uyumluluğu

Bluetooth

• Bluetooth profilleri: A2DP / AVRCP 1.4
• Kodekler: aptX HD, SBC, AAC

Radyo alıcısı

• FM alımı:
  • Frekans aralığı: 87,5 – 108 MHz
  • FM-HD
  • Hassasiyet: 1 µV
  • Sinyal / gürültü oranı: > 65 dBA
• DAB / DAB+ alımı:
  • Bant III: 168 – 240 MHz
  • DAB hassasiyeti: 2,0 µV
  • DAB sinyal / gürültü oranı: > 96 dBA
• RDS / RDBS işlevleri:
  • İstasyon adını görüntüleme (PS)
  • Program türü (PTY)
  • Radyo metni (RT)

Güç kaynağı ve tüketim

• Güç kaynağı: 2 × 110–120 V veya 220–240 V, 50–60 Hz
• Güç tüketimi:
  • Dijital mod: 30 W
  • Analog mod: 40 W
  • Bekleme: < 0,5 W

Birlikte verilen aksesuarlar

• 2 × güç kablosu
• F 3100 uzaktan kumanda
• BNC adaptörü

Boyutlar ve ağırlık

• Boyutlar (yükseklik × genişlik × derinlik): 17 × 46 × 46 cm
• Ağırlık: 26 kg
