FiiO EA13 gümüş

Mini dönüştürücüler, dijital müzik çalarlar ve kulak içi kulaklıklar FiiO’nun ününü oluşturdu. Sahne değişiyor: işte 1950’lerin reçetelerini kullanan, tamamen analog, büyük bir stereo lambalı amplifikatör. Altı lamba, sınıf A amplifikasyon, iğneli iki VU metre ve ses yolunda en ufak bir dijital işleme çipi bile yok. Günümüz salonunda lambaların sıcaklığını yeniden bulmak için her şey mevcut.

FiiO’nun ilk lambalı amplifikatörü

Taşınabilir ses ve masaüstü dönüştürücüleri yaygınlaştırmakla geçen yılların ardından FiiO, üç yılda geliştirilen EA13 ile ilk büyük formatlı, tamamen analog stereo lambalı amplifikatörünü sunuyor. Burada hibrit bir taviz yok: sinyalin tamamı lambalardan geçiyor.

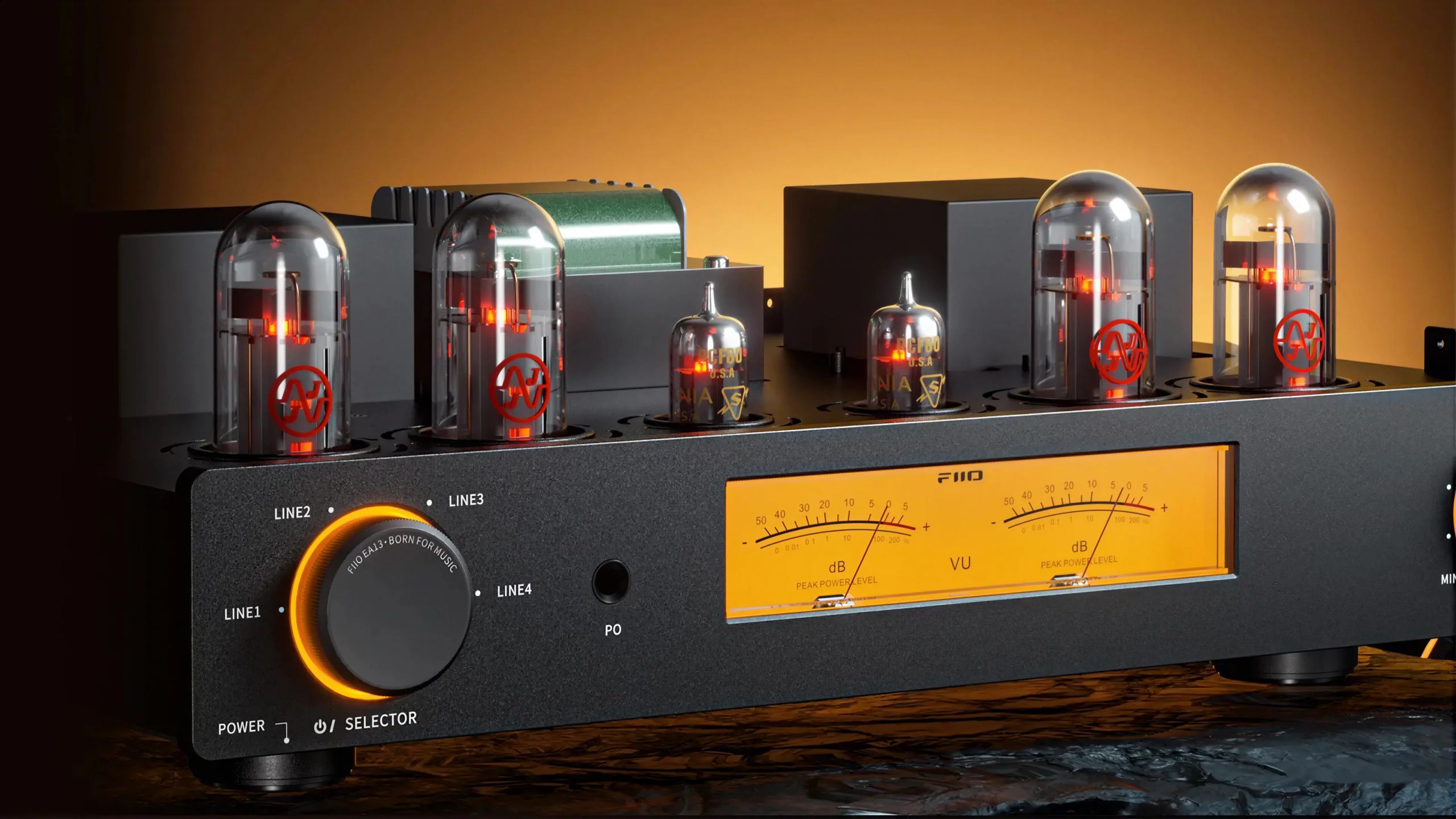

Cihaz altı lambayı bir araya getiriyor. Amerikan menşeli iki Sylvania NOS PCF80, gerilim amplifikasyonu ve giriş sinyalinin sürülmesiyle ilgileniyor. Slovakya’da üretilen dört JJ Electronic EL34 güç katmanını sağlıyor. EL34, zengin orta frekansları ve yumuşak tizleriyle takdir edilen, lambalı ses dünyasının en tanınmış güç lambalarından biridir. Devre pentot modunda çalışır; bu, kullanılabilir güce öncelik veren bir lamba kullanım biçimidir.

Sınıf A push-pull ve özel transformatörler

Sınıf A, lambaların sinyali tüm dalga boyunca sürekli ilettiği bir çalışma modunu ifade eder. Bu, en doğrusal ayardır; lambalı amplifikatörlere sıcak ve akıcı sesini veren, ancak yüksek ısınma ve tüketim pahasına gelen ayardır. Push-pull ise işi kanal başına iki lambaya dağıtır; her biri dalganın bir yarısını üretir: verim artar ve bazı bozulmalar birbirini dengeler.

Güç tarafında EA13, %1’den düşük bozulma ile 8 ohm altında kanal başına 18 watt, %5 tolere edildiğinde ise 28 watt’a kadar güç sunuyor. Bu nedenle gerçekçi dinleme değeri temiz 18 watt’tır; 28 watt sürekli çalışma düzeyinden ziyade bir üst sınırı oluşturur. Lambalar otomatik kutuplanır: açılışta da değişim sonrasında da manuel ayar veya multimetreyle ölçüm gerekmez.

Çıkış transformatörü, lambaların yüksek empedansını hoparlörlerin düşük empedansına uyarlayan parçadır. FiiO, silikon saclı EI çekirdekli, geniş bantlı ve düşük gürültülü kendi tasarımını geliştirdi. Her transformatör, çekirdeğin mekanik titreşimlerini sönümleyen ve onu nemden koruyan ince kum ile epoksi reçine karışımının içine, sızdırmaz bir muhafaza içinde dökülür; böylece daha sessiz bir ses zemini elde edilir.

Hat girişleri, hoparlörler ve kulaklık

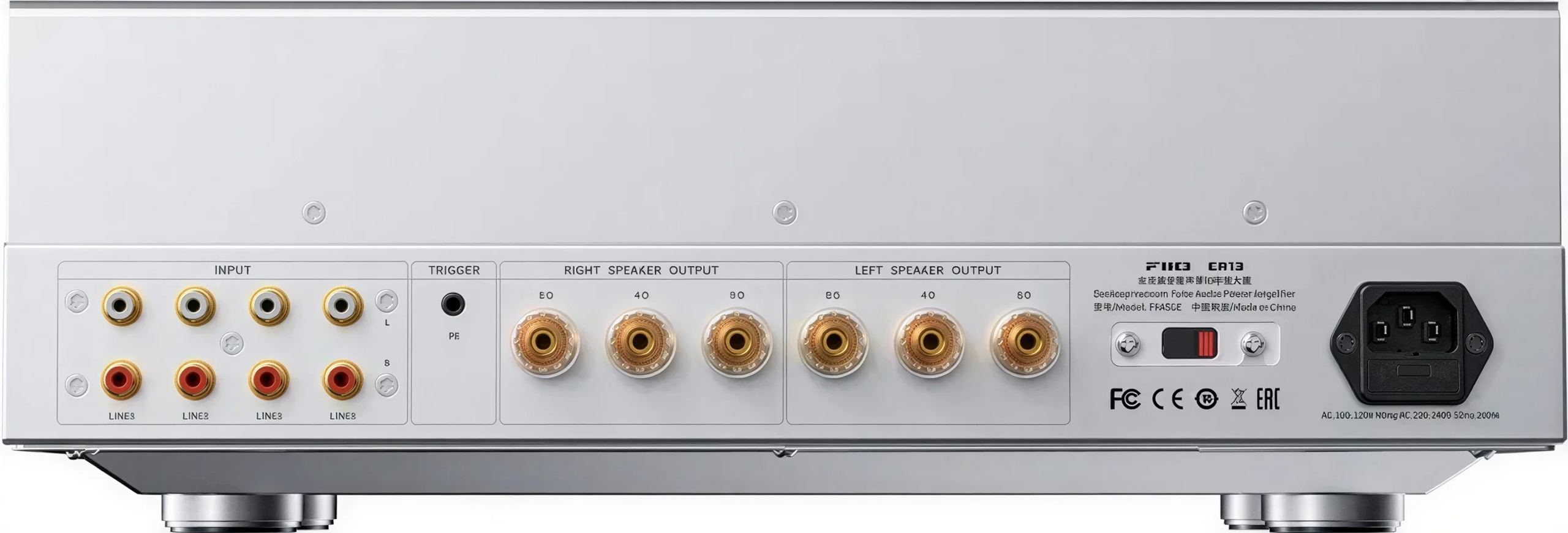

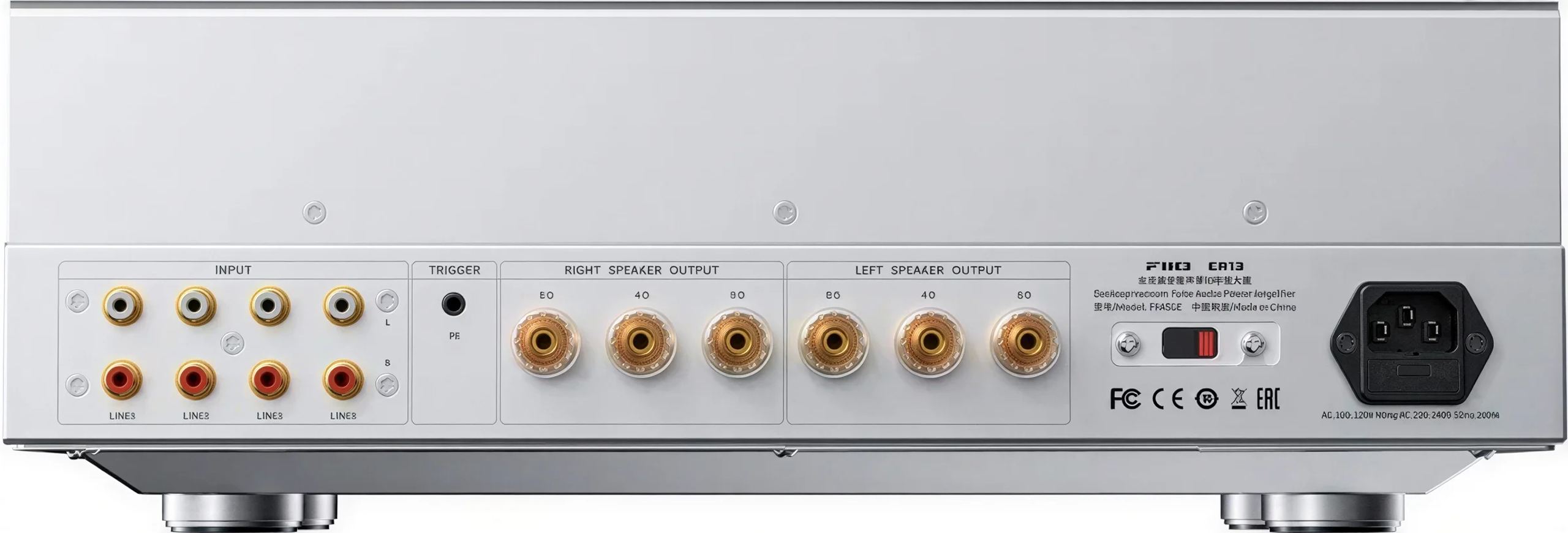

Bağlantılar doğrudan amaca yönelik. Hat seviyesindeki dört RCA girişi bir streamer, CD çalar, dönüştürücü veya phono preamplisine sahip bir pikap kabul eder. Entegre dönüştürücü, Bluetooth, ağ oynatıcı, phono preamplisi veya uzaktan kumanda yoktur: sinyal baştan sona analog kalır. FiiO EA13’ü bir güç amplifikatörü olarak sunuyor, ancak ön paneldeki ses seviyesi ve kaynak seçici onu kullanımda entegre bir amplifikatöre dönüştürüyor.

Ses seviyesi analog potansiyometreyle ayarlanır, kaynaklar dört konumlu seçiciyle seçilir. Bir 12 V trigger girişi (3,5 mm mini-jack), amplifikatörün sistemin geri kalanıyla aynı anda açılıp kapanmasını sağlar. Hoparlörler, biri 8 ohm yükler, diğeri 4 ohm yükler için olmak üzere iki ayrı çıkışa sahip altın kaplamalı terminallere bağlanır.

Ön paneli, 16 ila 300 ohm empedanslar için tasarlanmış 6,35 mm kulaklık çıkışı tamamlar. Çıkış transformatörlerinden türetildiği için gücü mütevazıdır: 16 ohm altında 30 mW’tan 300 ohm altında 185 mW’a kadar. Bu, düşük güç gerektiren bir kulaklık için yardımcı bir dinleme seçeneğidir; cihazın ana işlevi değildir.

VU metreler, aydınlatma ve otomatik bekleme

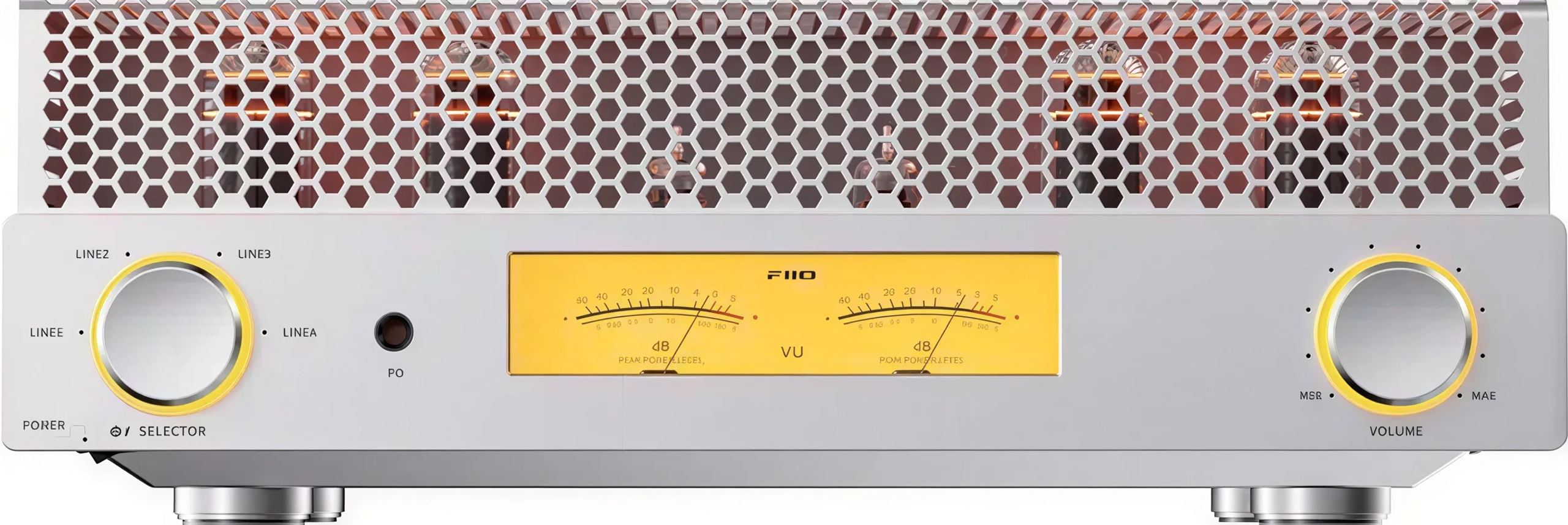

Ön panelin ortasında, iğneli iki mekanik VU metre başrolü üstleniyor. VU metre (« volume unit » için), sinyal seviyesini gerçek zamanlı gösteren bir göstergedir; iki ibre, özel bir devre tarafından kontrol edilen sıcak LED arka aydınlatma altında, kanal başına biri olacak şekilde müziği takip eder.

Düğmelerin çevresindeki RGB aydınlatma renk olarak ayarlanabilir ve sol düğmeye tek veya çift basılarak kapatılabilir; bu düğme aynı zamanda bekleme modunu da kontrol eder. Bir algılama devresi seçili girişi izler: otuz dakika boyunca sinyal olmadığında EA13 kendiliğinden bekleme moduna geçer; bu, elektrik tasarrufu sağlar ve lambaların kullanım ömrünü korur. VU metrelerin, aydınlatmanın ve bekleme modunun kontrolünün sinyale parazit yapmaması için ses bölümünün ve kontrol elektroniğinin güç kaynakları ayrıdır.

İşlenmiş şasi ve çıkarılabilir kapak

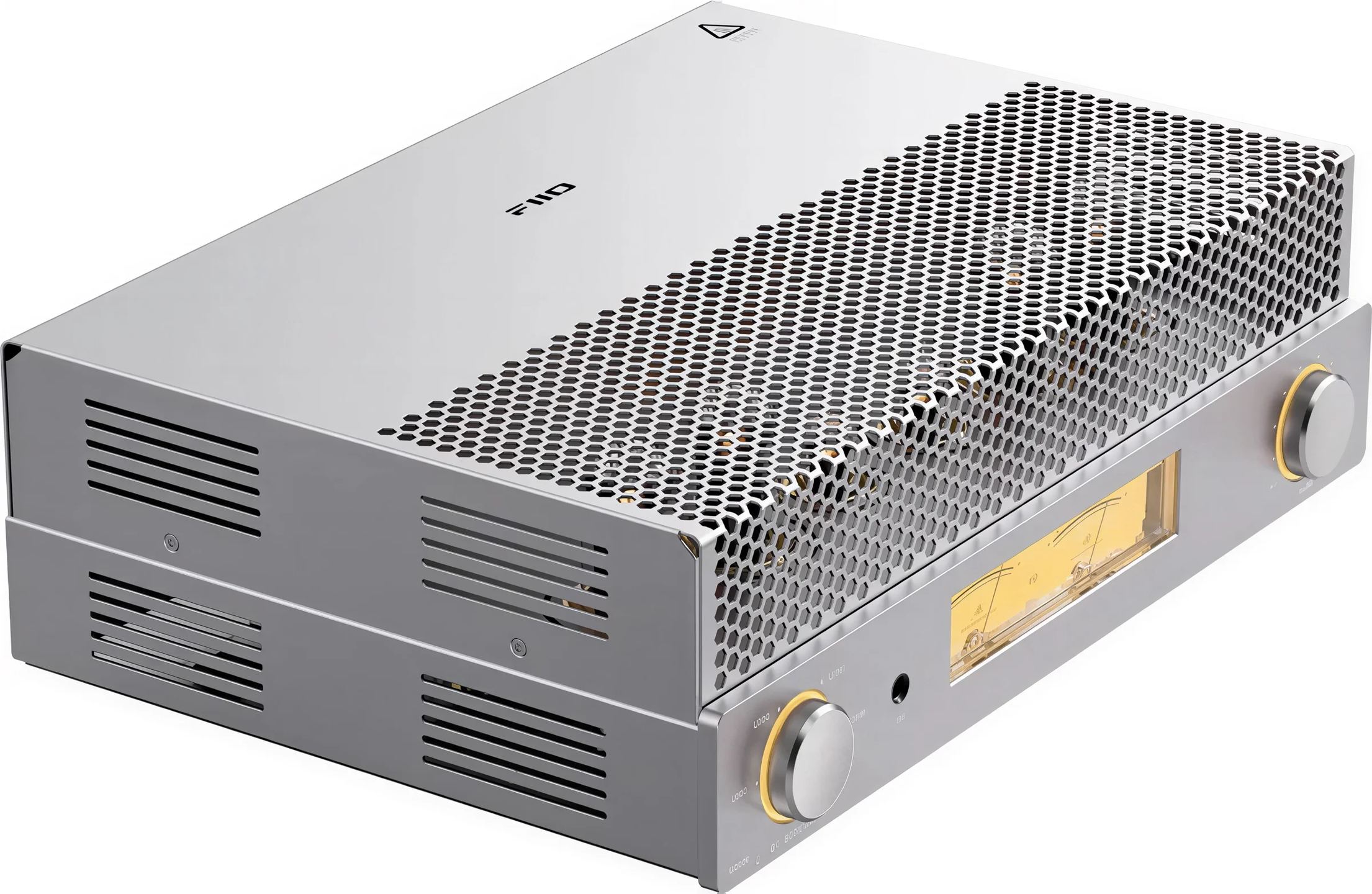

Cihaz yaklaşık 17,7 kg ağırlığındadır; ağırlığın büyük kısmı transformatörlerde ve şaside toplanmıştır. Ön panel CNC ile işlenmiş, kalınlaştırılmış ve kumlanmış alüminyumdan yapılmıştır ve metal bir şasi üzerine yerleştirilmiştir. Petek desenli havalandırmalı bir kapak, lambaları tozdan ve meraklı ellerden korur; birlikte verilen tornavida ve vidalarla çıkarılabilir, böylece lambalar açıkta bırakılabilir veya tersine koruma altına alınabilir.

115 / 230 V voltaj seçici, amplifikatörü şebeke elektriğine uyarlar. Sınıf A sürekli ısındığından, ona alan ve hava bırakmak daha iyidir; havalandırmalı kapak ve otomatik bekleme modu da bunu destekler. Siyah ve gümüş olmak üzere iki renk seçeneği sunuluyor.

Teknik özellikler

Genel bakış

• Tür: entegre lambalı amplifikatör
• Çalışma modu: hat girişi
• Amplifikasyon sınıfı: sınıf A, push-pull
• Renkler: siyah / gümüş
• Boyutlar: yaklaşık 430 × 339 × 145 mm
• Ağırlık: yaklaşık 17,7 kg

Lamba yapılandırması

• 6 ithal lamba
  • 2 × Sylvania NOS PCF80
  • 4 × JJ Electronic EL34

Bağlantılar

• Analog girişler: 4 × RCA
• Hoparlör çıkışları: 4 Ω / 8 Ω
• Kulaklık çıkışı: 1 × 6,35 mm jak
  • Önerilen empedans: 16 ila 300 Ω
• Trigger girişi: 1 × 3,5 mm

Kontroller ve gösterge

• Ses seviyesi ayarı: analog potansiyometre
• Giriş seçimi: 4 konumlu seçici (4 kaynak)
• Gösterge: LED arka aydınlatmalı, iğneli, çift kanallı stereo mekanik VU metreler
• Ayarlanabilir RGB aydınlatma
• 30 dakika sinyal alınmadığında otomatik bekleme modu

Güç beslemesi

• Şebeke gerilimi: 100–120 V / 60 Hz veya 220–240 V / 50 Hz
• Gerilim seçici: 115 V / 230 V
• Paraziti sınırlamak için dijital ve analog bölümler için ayrı güç beslemesi

Tasarım ve üretim

• Özel EI çıkış transformatörü, geniş bant ve düşük gürültü
• Kalınlaştırılmış ve kumlanmış ön panele sahip CNC işlenmiş alüminyum şasi
• Lambaların etrafında entegre koruyucu kapak

Ses performansı — kulaklık çıkışı

• Çıkış gücü
  • 16 Ω altında ≥ 30 mW + 30 mW
  • 32 Ω altında ≥ 60 mW + 60 mW
  • 300 Ω altında ≥ 185 mW + 185 mW
• THD+N: < %0,06 (1 kHz / -16,3 dB @ 32 Ω)
• Frekans tepkisi: 20 Hz – 20 kHz, zayıflama < 0,05 dB
• Genişletilmiş frekans tepkisi: 20 Hz – 65 kHz, zayıflama < 2,9 dB
• Sinyal / gürültü oranı: ≥ 95 dB
• Dinamik aralık: ≥ 95 dB
• Kanal ayrımı: ≥ 76 dB (1 kHz @ 32 Ω)
• Gürültü seviyesi: < 25 µV (A ağırlıklı)
• Maksimum çıkış gerilimi: 46,2 V tepeden tepeye

Ses performansı — hoparlör çıkışı

4 Ω çıkış

• Çıkış gücü: 4 Ω altında ≥ 18 W + 18 W, THD+N < %1
• Belirtilen maksimum güç: 4 Ω altında ≥ 28 W + 28 W, THD+N < %5
• Çıkış empedansı: < 1,5 Ω
• Kanal ayrımı: ≥ 77 dB (1 kHz @ 4 Ω)
• Sinyal / gürültü oranı: ≥ 97 dB
• Dinamik aralık: ≥ 97 dB
• Frekans tepkisi: 20 Hz – 20 kHz, zayıflama < 0,7 dB
• Genişletilmiş tepki: 20 Hz – 60 kHz, zayıflama < 2,9 dB

8 Ω çıkış

• Çıkış gücü: 8 Ω altında ≥ 18 W + 18 W, THD+N < %1
• Belirtilen maksimum güç: 8 Ω altında ≥ 28 W + 28 W, THD+N < %5
• Çıkış empedansı: < 1,5 Ω
• Kanal ayrımı: ≥ 77 dB (1 kHz @ 8 Ω)
• Sinyal / gürültü oranı: ≥ 97 dB
• Dinamik aralık: ≥ 97 dB
• Frekans tepkisi: 20 Hz – 20 kHz, zayıflama < 0,4 dB
• Genişletilmiş tepki: 20 Hz – 70 kHz, zayıflama < 2,7 dB

Nominal güç

• 2 × 28 W

Kutu içeriği

• FiiO EA13 × 1
• Şebeke güç kablosu × 1
• Hızlı başlangıç kılavuzu × 1
• Tornavida × 1
• Vida × 2
• Garanti kartı × 1
