Audioquest Mackenzie XLR 1 m

Bir RCA bağlantısından dengeli bir bağlantıya geçmek, gürültünün iki cihaz arasında dolaşım biçimini değiştirir. Prensip bilinir: zıt polariteli iki sinyal, ayrı bir topraklama ve birini diğerinden çıkaran bir giriş katı. Ancak kablonun bu simetriyi uçtan uca koruması gerekir. Bu, AudioQuest’in Rivers serisinin Red River ile Yukon arasında konumlanan ikinci basamağının alanıdır.

Üç iletken ve ayrı bir topraklama

Triple Balanced geometrisi üç bağımsız iletkene dayanır: biri pozitif sinyal için, biri ters çevrilmiş sinyal için, üçüncüsü topraklama referansına ayrılmıştır. Ekranlama tüm uzunluğu kaplar ve hiçbir sinyal taşımaz. Bu ayrımın kozmetikle ilgisi yoktur. Ekranlamanın dönüş iletkeni olarak kullanıldığı bir kabloda, bu kılıfın yakaladığı radyo frekansı parazitleri cihazların topraklama referansını modüle eder ve bu modülasyon sonunda ses sinyalinde okunur. İki işlevi ayırarak Mackenzie, ekranlamaya yalnızca bariyer rolünü bırakır. Aynı geometri, iki sinyal iletkeninin topraklamadan ayrı kaldığı kablonun RCA versiyonunda da bulunur.

Yüzey işlemli masif bakır

İletkenler, AudioQuest kataloğundaki en iyi bakır olan ve yalnızca üst serilere ayrılmış PSS gümüşünün altında yer alan Perfect Surface Copper+’dır. Çalışma yüzey durumuna odaklanır: tel, pürüzsüz kalması için çekme ve üretimin her aşamasında korunur; marka, tane sınırlarıyla ilişkili bozulmaları azaltmayı hedefler. Bu nokta, metalürji açısından bir kademe aşağıda kalan Red River ile arasındaki farkı belirler.

Tüm iletkenler çok telli değil, masiftir. AudioQuest’in argümanı, komşu teller arasındaki elektriksel ve manyetik etkileşime dayanır; dolu bir iletken bunu yapısı gereği ortadan kaldırır. Bunu olduğu gibi değerlendirmek gerekir: kesit meselesi değil, saflık ve geometri meselesidir. Ses frekanslarında, bu kadar ince kesitlerde deri etkisi marjinal kalır.

Radyo frekanslarına karşı üç karbon katmanı

Tam kapsama sağlayan bir ekranlama elde etmek maliyetli değildir. Yakalanan radyo frekanslarının cihazların topraklama düzlemine ulaşmasını engellemek daha fazlasını gerektirir; markanın gürültü dağıtım sisteminin amacı da budur. Metal ve karbon yüklü sentetiklerden oluşan dönüşümlü üç katman, « ekranlamayı ekranlar »: toprağa bağlı katmana ulaşmadan önce parazit enerjinin büyük bölümünü emer ve yansıtır. Red River yalnızca metal katmanla dağıtım kullanır; üç katmanlı karbon ağa geçiş, iki model arasındaki diğer yapısal farktır.

Çağdaş bir hi-fi mobilyasında bunun faydası somuttur: anahtarlamalı güç kaynakları, internet kutuları, D sınıfı amplifikatörler ve ışık dimmer’ları cihazların çevresindeki radyo spektrumunu doldurur; bu kirlilik sonunda sinyal bağlantılarından içeri girer.

Azot enjeksiyonlu sert yalıtım

Hard-Cell Foam yalıtkan, iletkenle temas halinde gaz cepleri oluşturan azot enjeksiyonlu bir polietilen köpüktür. Azot neredeyse hiç enerji emmez ve dolayısıyla masif PVC’nin aksine bunu bozulma şeklinde geri vermez. Köpüğün sertliğinin ikinci bir işlevi vardır: iletkenler arasındaki mesafeyi tüm uzunluk boyunca sabit tutar; bu da kablonun karakteristik empedansını dengeler.

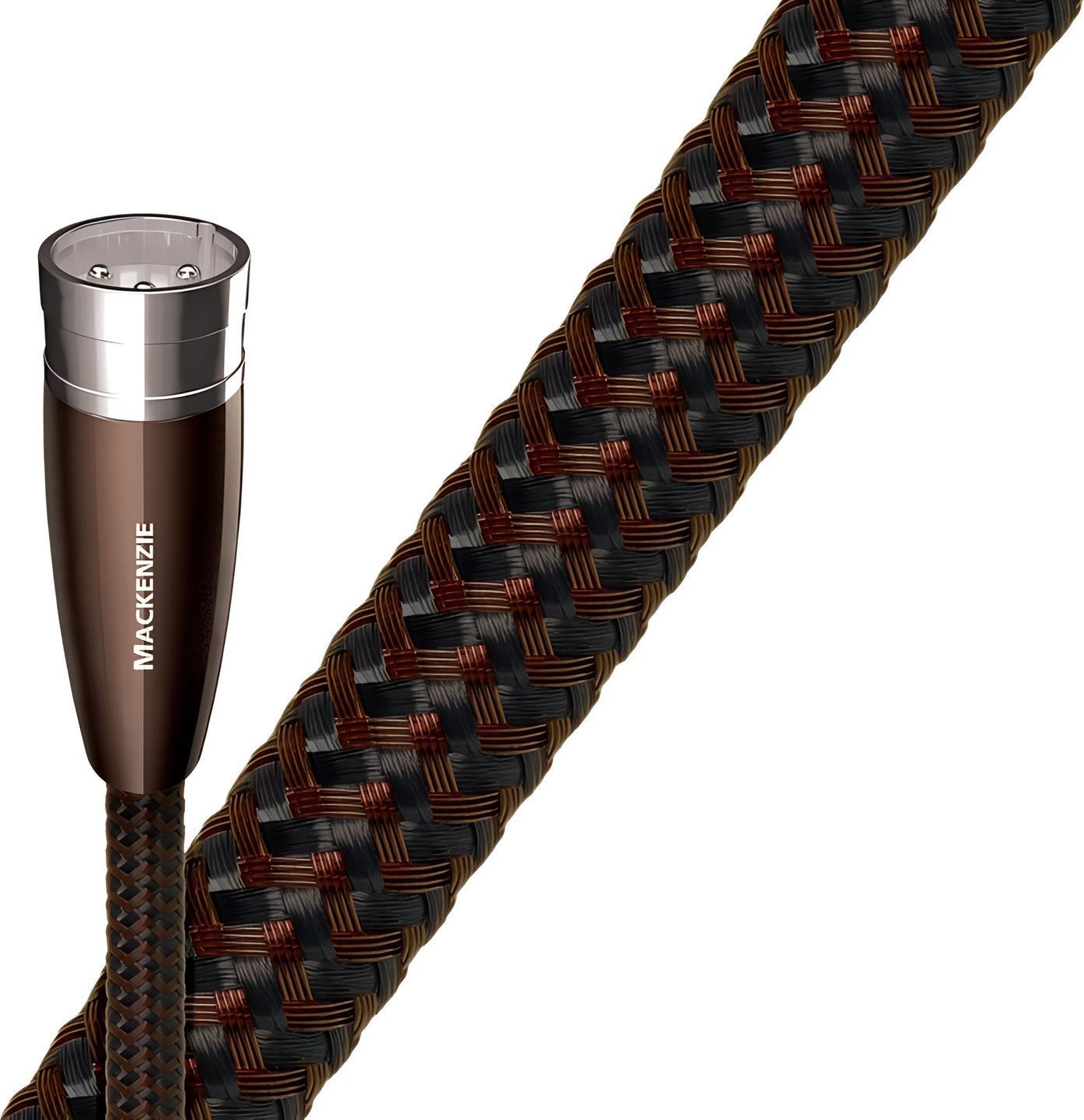

Bunun karşılığı döşeme sırasında hissedilir. Mackenzie, siyah ve kahverengi örgüyle kaplı, rafın arkasında birkaç santimetre boşluk gerektiren ve keskin kıvrımları kötü tolere eden bir sert kablodur. Kısıtlı güzergâhlarda, fişlerin hemen yanında bükülme yarıçapını zorlamak yerine biraz pay bırakmak daha iyidir. Bir kademe üstteki Yukon, polietilen hava tüplerine geçer.

Mor bakır üzerinde soğuk preslenmiş fişler

Erkek ve dişi XLM konektörleri lehimsiz olarak monte edilir. AudioQuest, lehim sinyal yoluna eklenen yabancı bir alaşım olduğundan iletkeni pine soğuk presler. Topraklama gövdeleri işlenmek yerine preslenir: böylece metal, işlenebilirliği yerine elektriksel özellikleri için seçilebilir. Temas yüzeyi, seri fişlerde yaygın olan nikel ara katmanı olmadan, yüksek saflıkta mor bakır üzerine doğrudan kaplanmış gümüştür.

Bu yapının pratik bir sonucu vardır: kablo Kaliforniya, Irvine’deki atölyelerde sipariş üzerine üretilir ve evde yeniden sonlandırılamaz. Katalog dışı uzunluklar ve sonlandırmalar, süre gerektirecek şekilde bayi üzerinden yapılır. İletkenler, üreticinin dinleyerek belirlediği bir yöne göre yönlendirilmiştir ve her fiş üzerindeki basılı ok, kaynaktan hedefe doğru bağlantı yönünü gösterir.

Simetri yalnızca kabloya bağlı değildir

Bir noktanın açıkça belirtilmesi gerekir: ortak mod gürültü reddi, kablonun değil alıcı bileşenin diferansiyel giriş katının işidir. Mackenzie iki polariteyi temiz şekilde taşır, simetriyi oluşturmaz. XLR soketli bazı cihazlar, sinyali fişin hemen arkasında dengesiz yapıya geri döndürür; bağlantı çalışır, ancak beklenen avantaj azalır. Elektroniğin girişte ve çıkışta gerçekte ne yaptığını kontrol etmek hayal kırıklıklarını önler.

Dengeli bağlantının vaatlerini yerine getirdiği durumlarda, RCA bağlantısının daha az iyi tolere ettiği belirgin bir bozulma olmadan uzun mesafeleri destekler. XLR çıkışı, aynı cihazın RCA çıkışından geleneksel olarak yaklaşık 6 dB daha yüksek bir seviye sunar; bu fark, iki girişi kulakla karşılaştırırken fark edilir.

Mackenzie’nin yeri

Kablo, analog XLR soketlerle donatılmış her cihazı bağlar: dijital-analog dönüştürücü ile ön amplifikatör, ön amplifikatör ile güç amplifikatörü, ağ oynatıcı veya CD oynatıcı ile entegre amplifikatör, ses arayüzü veya mikser ile aktif hoparlörler. Stereo bağlantı, kanal başına bir olmak üzere iki kablo gerektirir.

Akılda tutulması gereken bir uyarı: bu analog bir kablodur. XLR fişleri üzerinden de çalışan bir AES/EBU dijital bağlantısı, 110 ohm karakteristik empedans ve buna uygun tasarlanmış bir kablo gerektirir. Bu yolda analog bir ara bağlantı kablosu kullanmak bazen çalışır, ancak uzunluğa ve örnekleme frekansına bağlı olarak okuma hatalarına yol açabilir.

Teknik Özellikler

Malzemeler

• Metal: PSC+ Bakır (Perfect-Surface Copper+)
• Dielektrik: Kapalı hücreli sert köpük
• Kılıf: Siyah ve kahverengi dört kat örgü

Yapı

• Geometri: Üçlü dengeleme ve özel toprak iletkeni
• Gürültü dağıtım sistemi: Üç katmanlı karbon

Bağlantılar

• Uçlar: Soğuk presleme, gümüş kaplama

Boyutlar

• Uzunluk: 1 m
