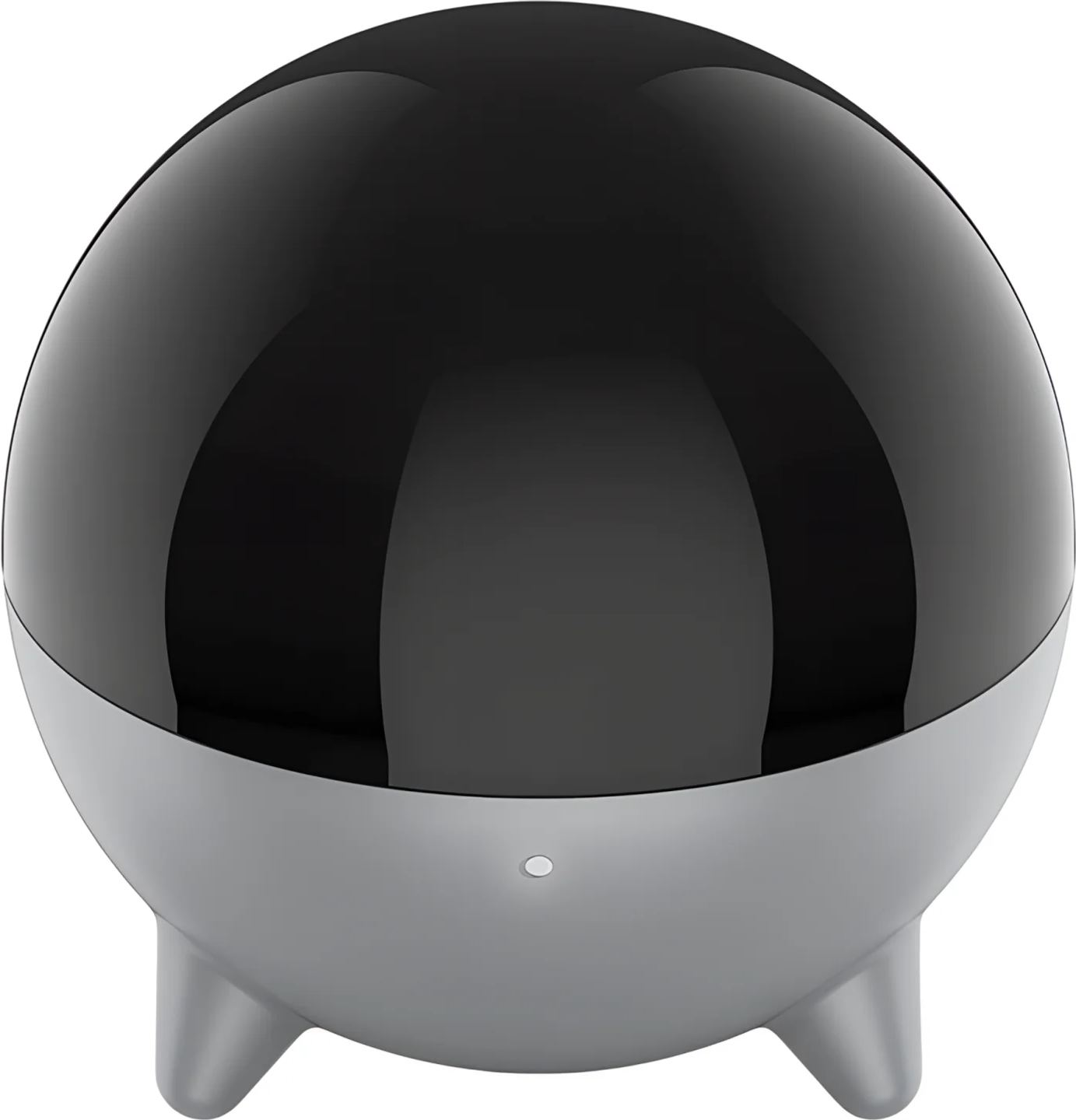

Sofabaton R1

Sofabaton R1 : Sofabaton X2 için kızılötesi tekrarlayıcı

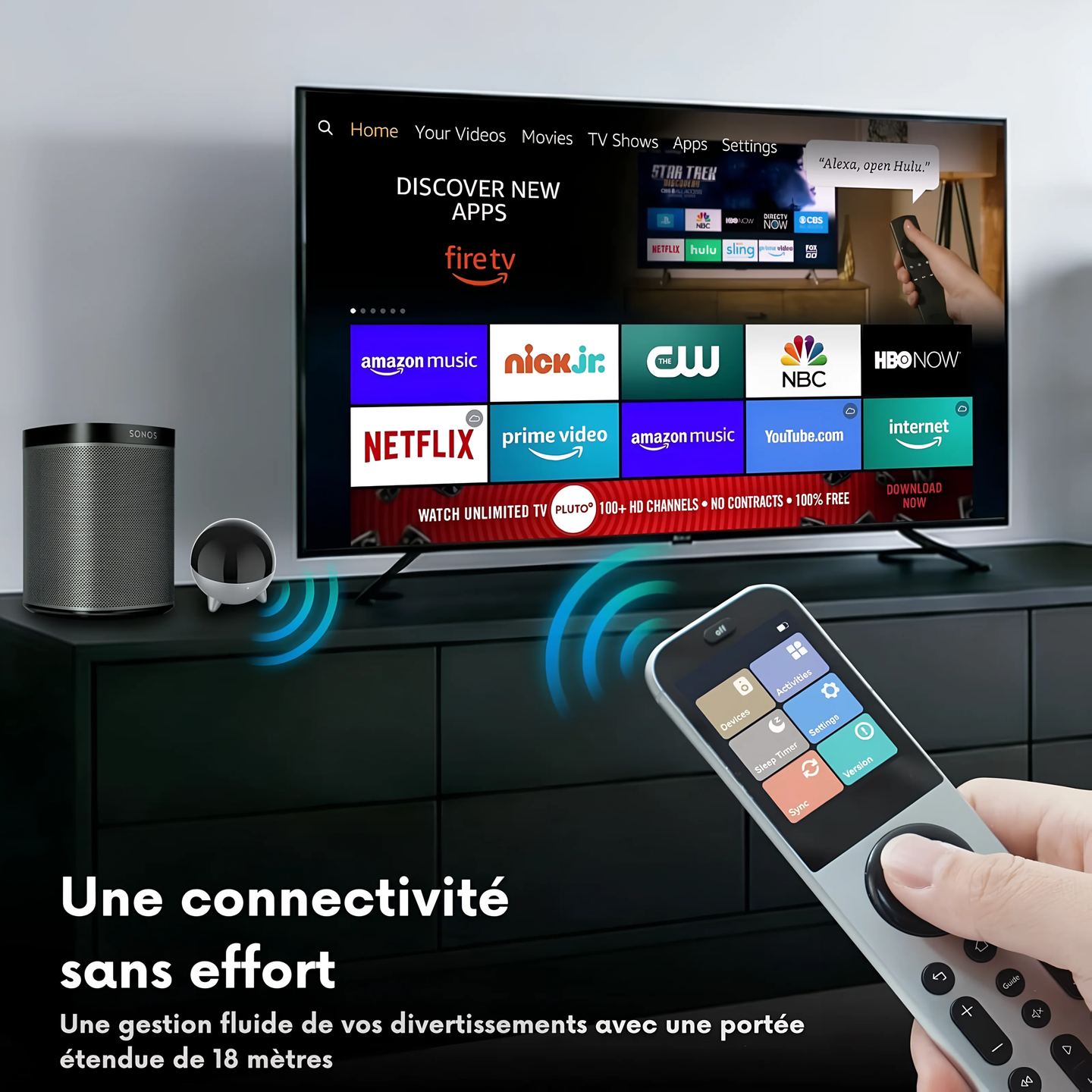

Özenli bir ev sineması kurulumunda, cihazlar çoğu zaman kapalı bir mobilyanın içine gizlenir, bitişik bir teknik odaya yerleştirilir ya da basitçe hub’ın doğrudan erişim alanının dışında konumlandırılır. Sofabaton R1 tam olarak bu kısıtı karşılamak üzere tasarlanmıştır. Bu kompakt kızılötesi tekrarlayıcı, Sofabaton X2 (veya U3) sisteminin hub’ı tarafından radyo frekansı üzerinden iletilen komutları alır, ardından bunları ilgili cihazlara yerel olarak yayılan IR sinyallerine dönüştürür. Sonuç: uzaktan kumanda ile ekipman arasında doğrudan görüş hattı gerekmeksizin birden fazla alana genişletilmiş kontrol kapsamı.

Yedi yüksek güçlü verici sayesinde 360° kapsama

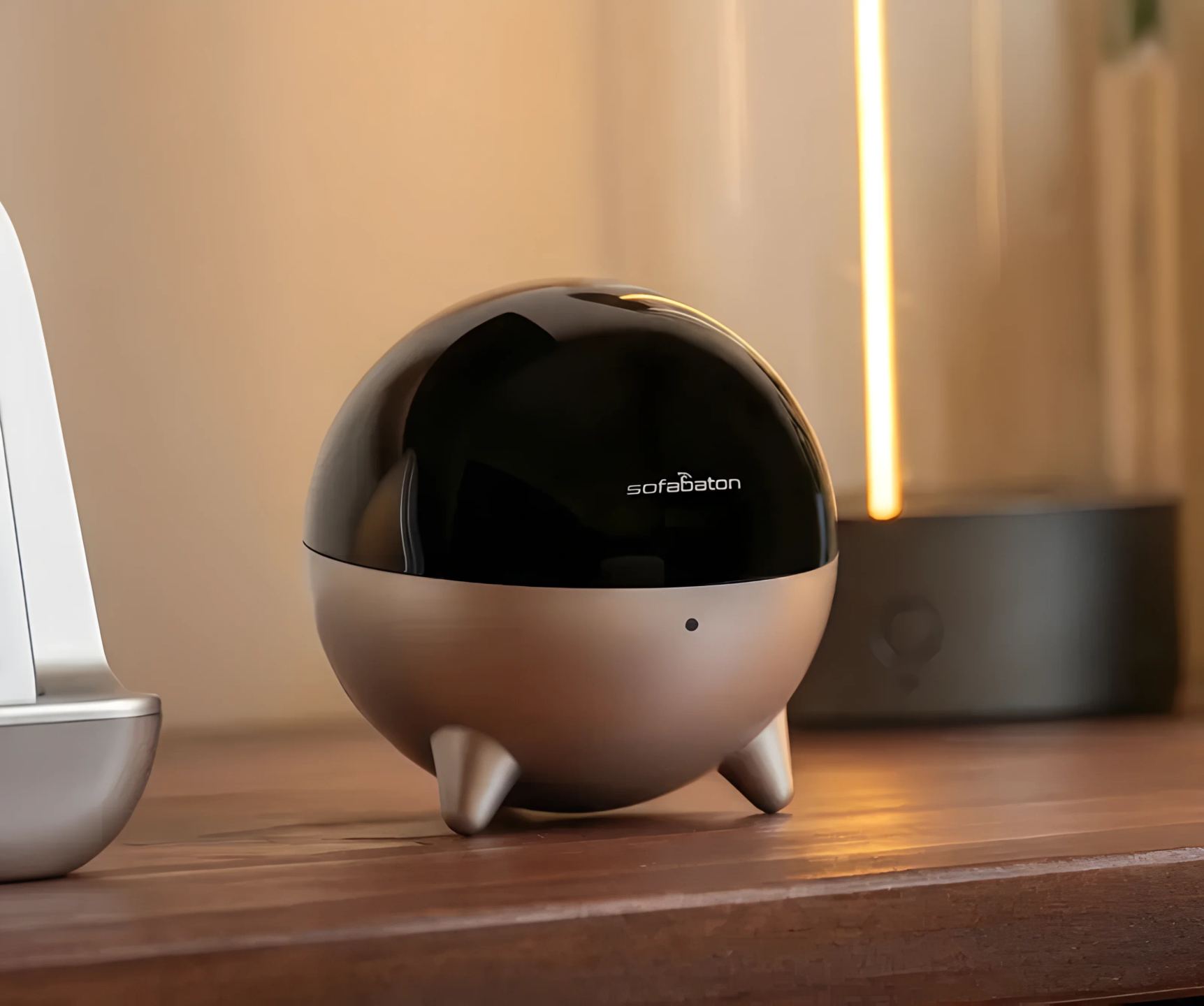

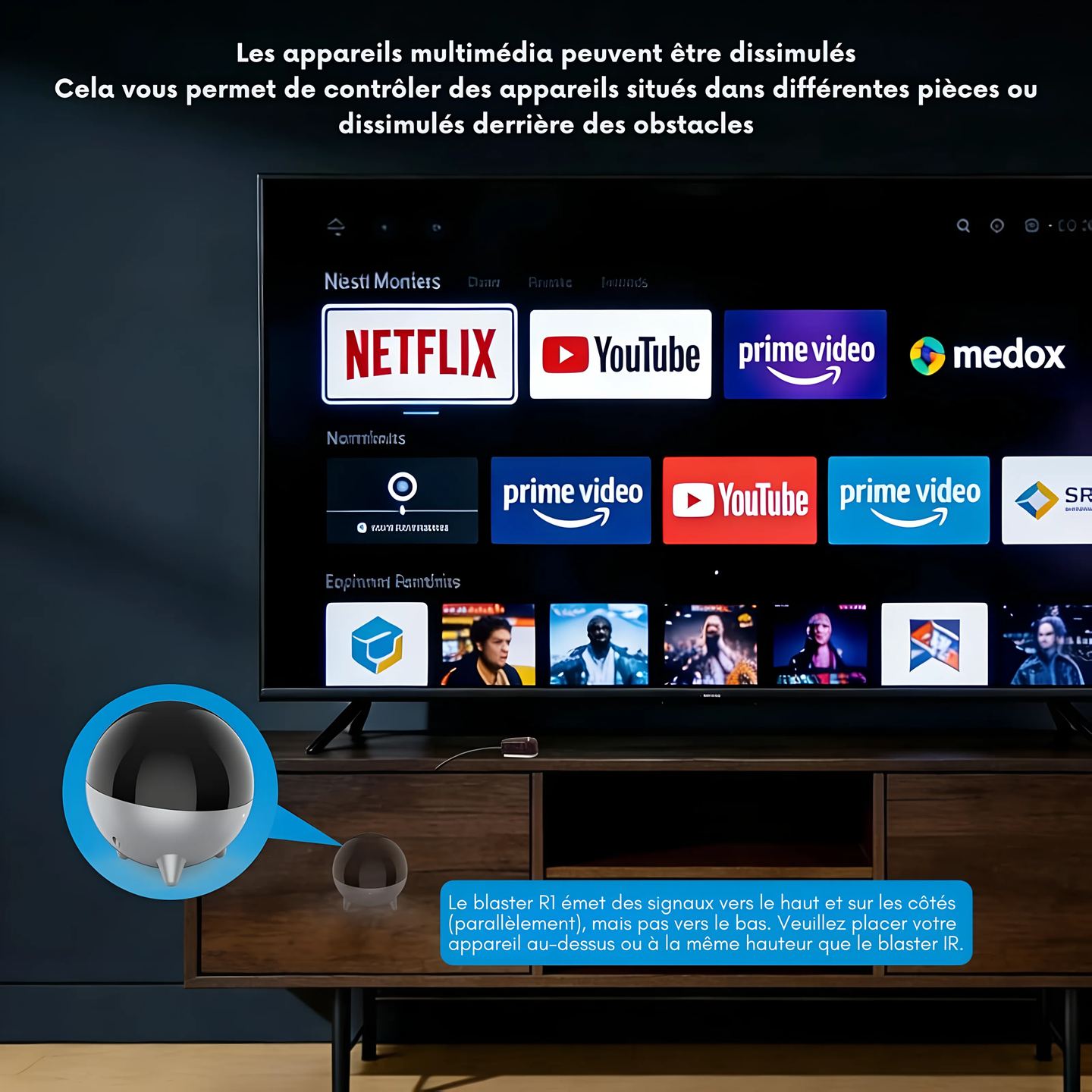

R1, sinyali hem yatay olarak hem de yukarı doğru yayan yedi yüksek güçlü kızılötesi verici içerir; böylece gövdenin etrafında geniş bir hacmi kapsar. Sinyaller aşağı doğru yayılmaz; bu da modülün yerleştirilmesini doğal olarak yönlendirir: bir mobilya, raf veya rack üstüne konulduğunda, kendi yüksekliğinde veya üzerinde bulunan tüm IR sensörlerini etkili biçimde kapsar.

Bir cihazın kapalı bir alanda ya da kalıcı bir kör noktada bulunması durumları için 3 metrelik kablolu bir IR verici kablosu (3,5 mm jack fiş) da sağlanır. Bu kablo R1’in IR Out portuna bağlanır ve verici başlığı doğrudan hedef cihazın sensörünün karşısına yerleştirilir. Entegre vericilerle geniş yayılım ve kabloyla noktasal hedefleme şeklindeki bu çift yaklaşım, kurulum senaryolarının büyük çoğunluğunu kapsar.

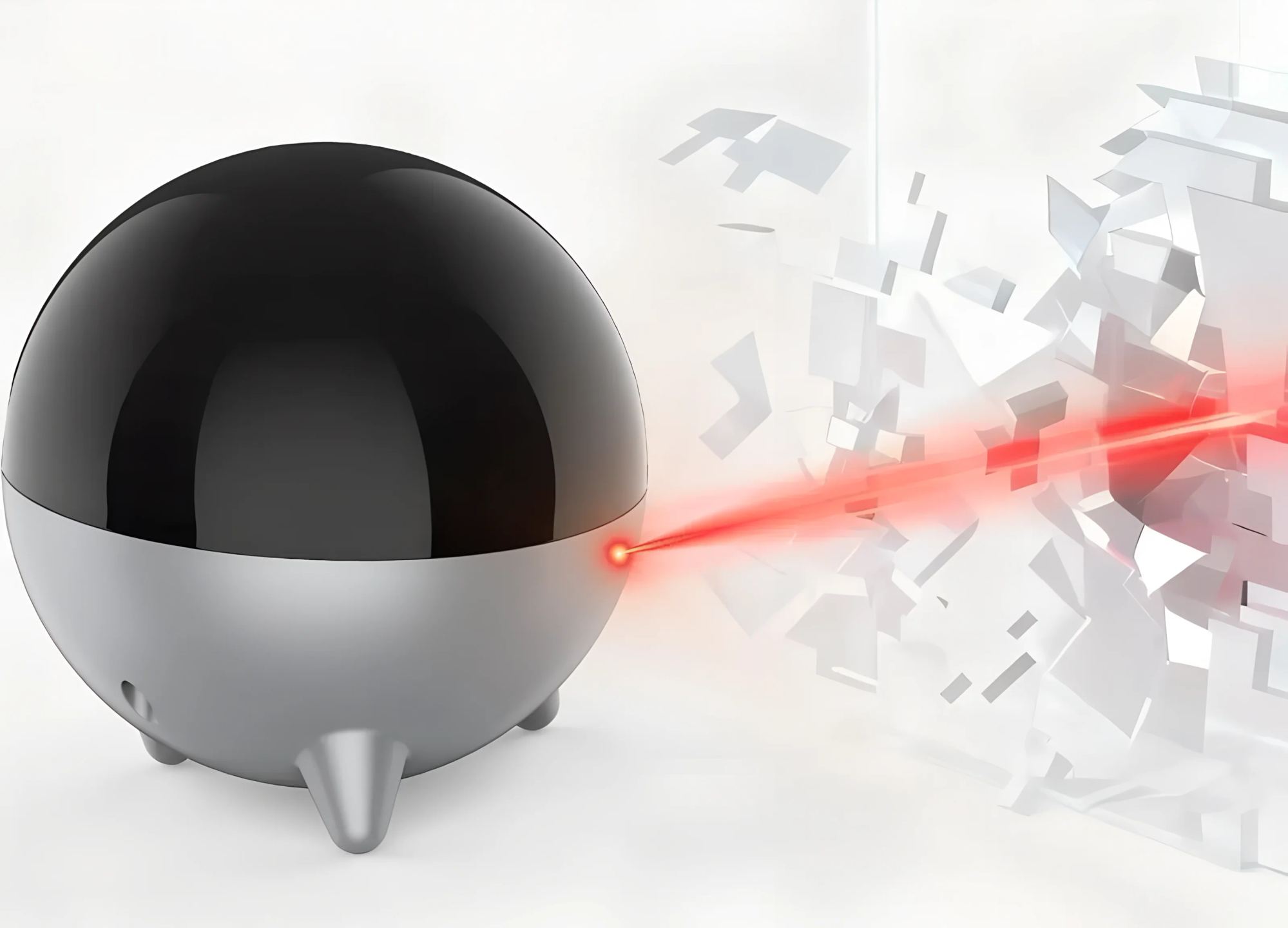

Engellerin içinden RF alımı

Basit bir pasif IR vericinin aksine, R1 Sofabaton hub ile radyo frekans bağlantısı üzerinden iletişim kurar. RF sinyalleri bölmeleri, mobilya kapaklarını ve standart duvarları aşar; bu da R1’in hub’dan farklı bir odada konumlandırılmasına olanak tanır. Komut yolu şu şekilde ayrışır: X2 (veya U3) uzaktan kumandası komutu Bluetooth ile hub’a gönderir, hub bunu RF ile R1’e iletir ve R1 bunu hedef cihaza kızılötesi olarak yayar. Her bir R1, Sofabaton uygulaması üzerinden kurulumdaki belirli bir veya birden fazla cihaza adanmış bir “IR vericisi” olarak atanabilir.

Sofabaton uygulaması üzerinden yapılandırma ve eşleştirme

R1’in devreye alınması Sofabaton mobil uygulaması üzerinden yapılır. Gövde, birlikte verilen USB-C güç adaptörüyle (5 V / 1 A) sürekli olarak beslenir. Eşleştirme düğmesine üç saniye basıldığında LED gösterge yavaş beyaz yanıp sönmeye geçer; bu, modülün uygulamadan eşitleme beklediğini gösterir. Eşleştirme tamamlandığında LED sabit beyaz olur (IR kablosu takılı değilse) veya sabit yeşil olur (IR kablosu takılıysa). IR kodları yerel olarak R1 içinde saklanır; bu da komutlara hızlı yanıt süresi sağlar. Kod veritabanı güncellemeleri uygulama üzerinden yapılır.

Akılda tutulması gereken bir nokta: R1’in yeni bir hub ile eşleştirilmesi, önceki bağlantıyı ve ayarları otomatik olarak siler.

Tipik kurulum senaryoları

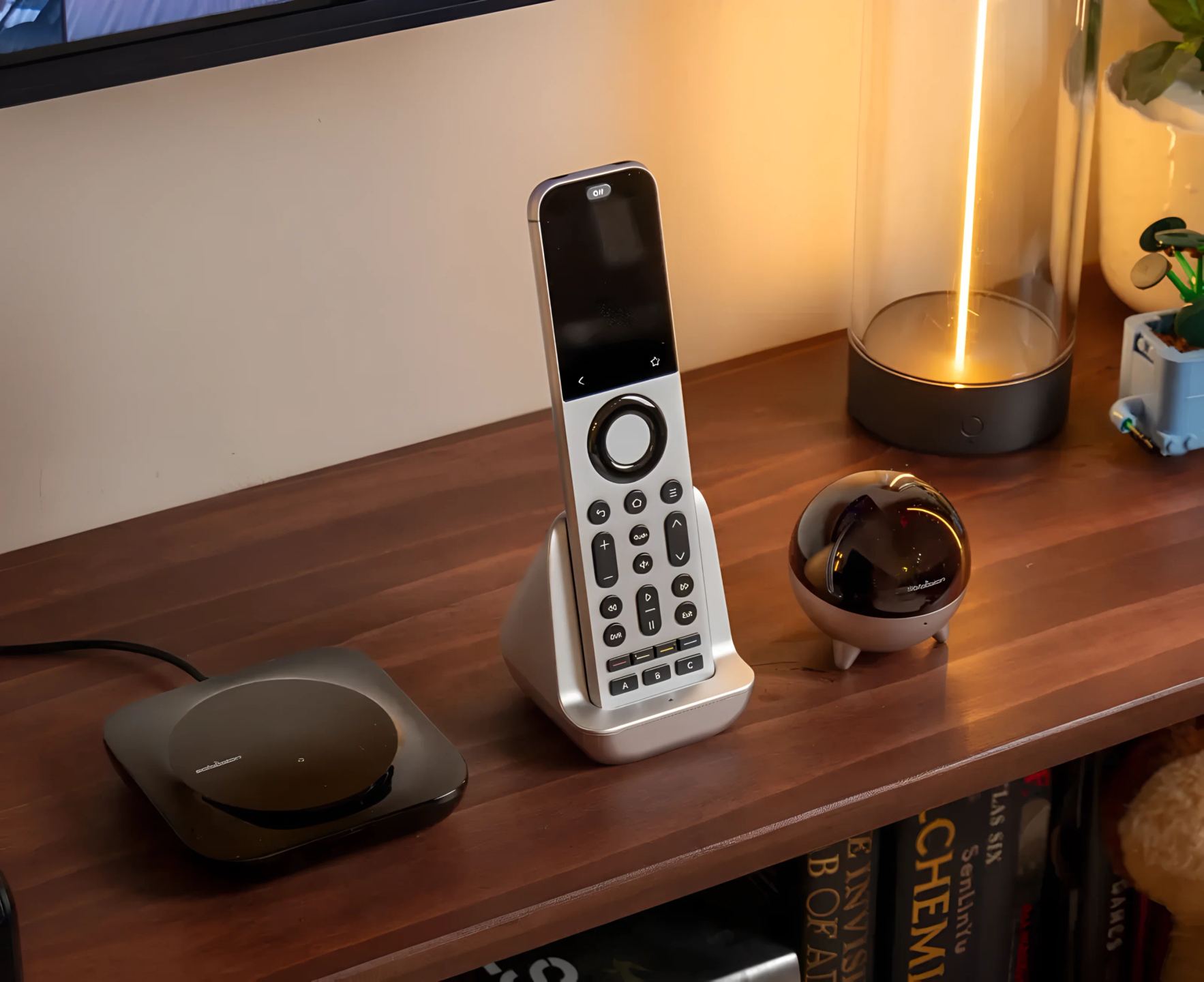

R1 üç yaygın yapılandırmaya entegre olur. Kontrol edilecek cihazlar hub’ın bulunduğu odadan farklı bir odadaysa, R1’i bu ikinci odaya, ekipmanların IR sensörlerine doğru açık bir görüş hattıyla yerleştirmek yeterlidir. Hub kapalı bir mobilyanın içine kurulmuşsa, R1 bu mobilyanın dışına konumlandırılabilir; RF sinyali mobilya panellerini aşarak R1’e ulaşır ve ardından R1 görülebilen cihazlara IR komutlarını yayar. Son olarak, IR sensörüne erişilmesi özellikle zor olan bir cihaz için kablolu verici kablo, verici başlığını doğrudan IR alıcısının üzerine veya önüne yapıştırarak hassas hedefleme sağlar.

Teknik özellikler

Genel bakış

• X2 uzaktan kumanda için Sofabaton R1 kızılötesi genişletme modülü
• X2 hub tarafından gönderilen Bluetooth komutlarının alınması ve kızılötesi sinyallere dönüştürülmesi
• Ev sinema sistemi kurulumunda kör noktaları ortadan kaldırmak için IR kapsama alanının genişletilmesi
• Gizlenmiş veya doğrudan erişim dışında kalan cihazlarla uyumludur

Tür ve iletişim

• Tür: kızılötesi tekrarlayıcı / verici
• Hub ile iletişim: radyo frekansı (RF)
• IR kodlarının yerel depolanması: evet

Kızılötesi iletim

• Entegre IR vericileri: 7 yüksek güçlü verici
  • 360° yayılım (yatay ve yukarı doğru)

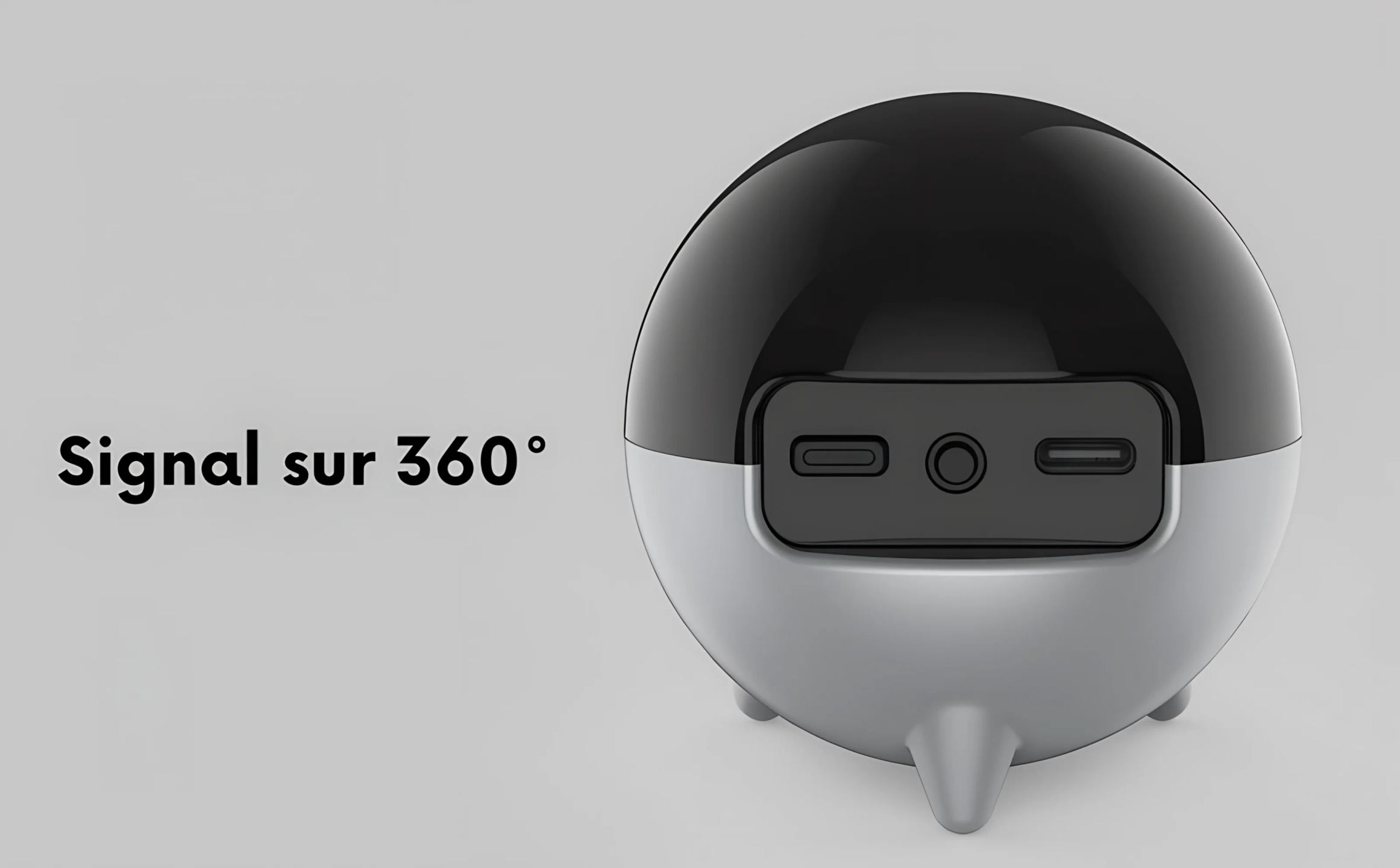

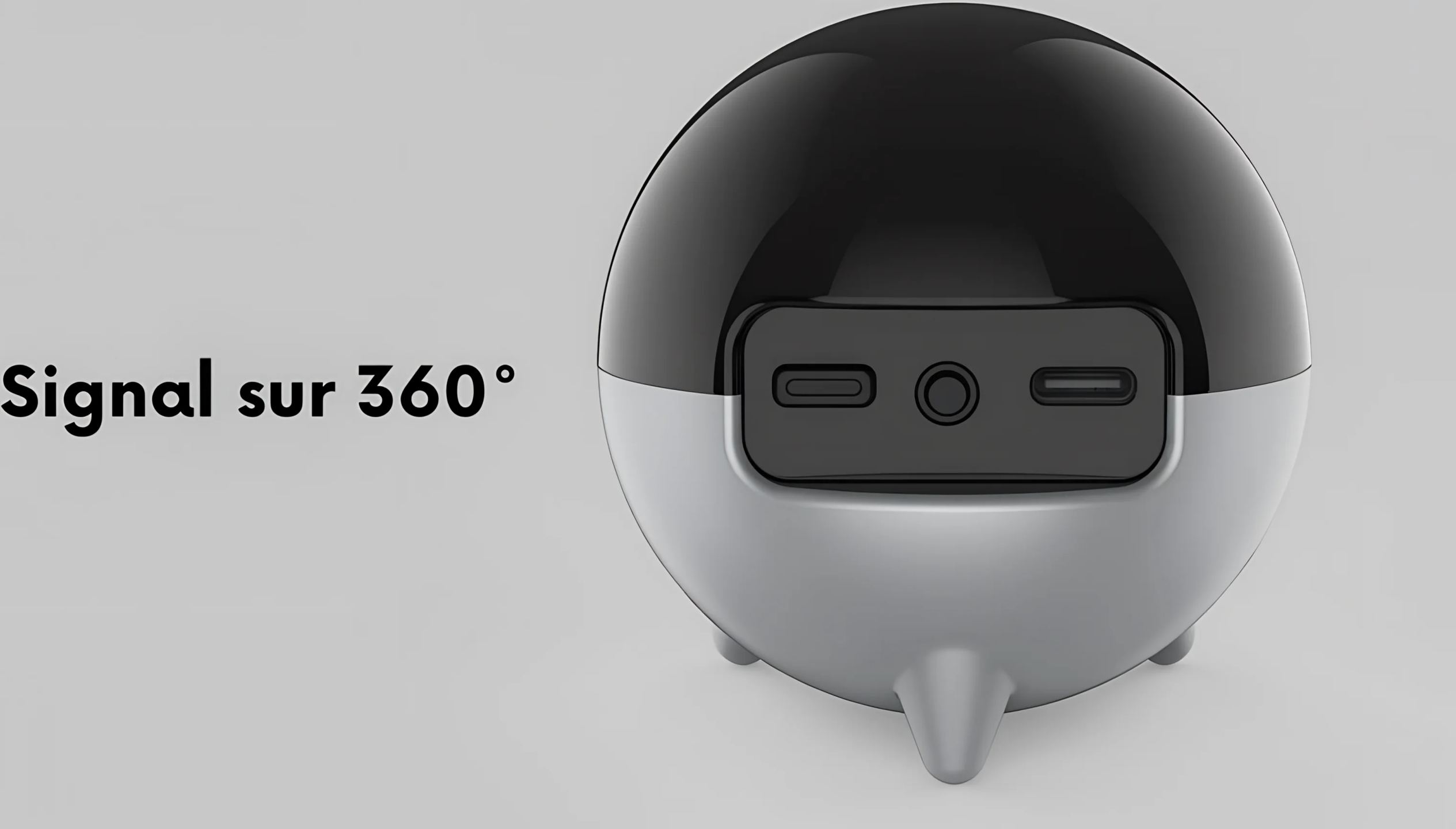

• Kablolu IR çıkışı: 3,5 mm jack portu
• Zor erişilen sensörleri hassas şekilde hedeflemek için birlikte verilen 3 m IR verici kablosu

Güç beslemesi

• Konnektör: USB-C
• Gerilim ve akım: 5 V / 1 A
• AC güç adaptörü dahildir

Işıklı gösterge

• Yanıp sönen beyaz LED: eşleştirme
• Sabit beyaz LED: bağlı, blaster olmadan
• Sabit yeşil LED: bağlı, blaster ile

Kurulum ve uyumluluk

• Sofabaton mobil uygulaması üzerinden kurulum (iOS / Android)
• Uyumluluk: Sofabaton X2, U3 ve sonraki modeller

Kutu içeriği

• 1 Sofabaton R1 IR tekrarlayıcı
• 1 adet 5 V / 1 A AC güç adaptörü
• 1 USB-C - USB-A kablosu (1,2 m)
• 1 adet 3,5 mm jack fişli kablolu IR verici kablosu (3 m)
• 1 kullanım kılavuzu
