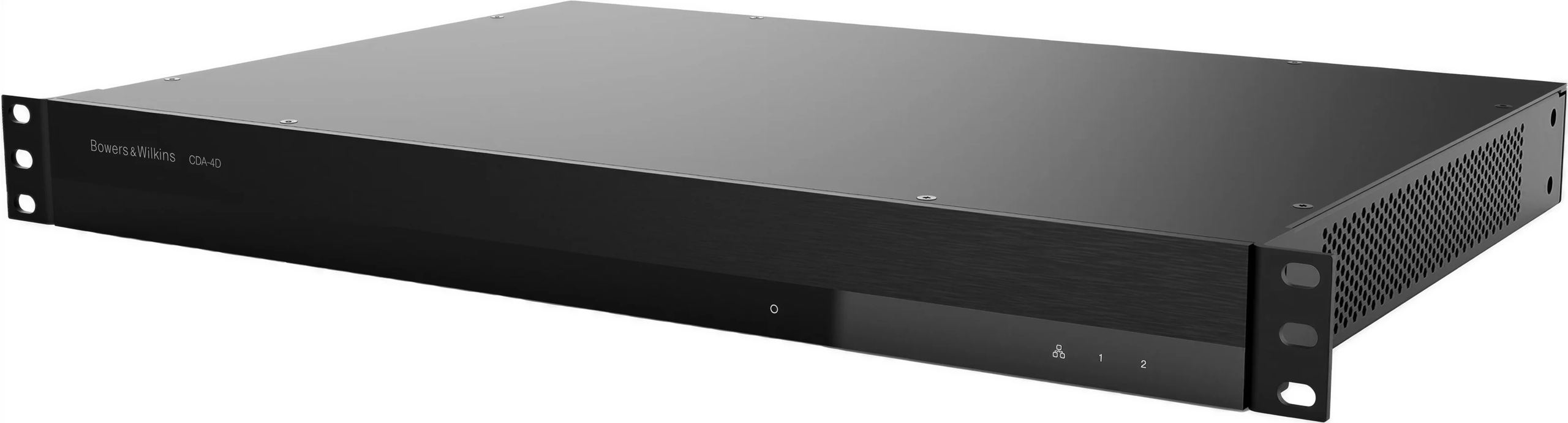

Bowers & Wilkins CDA-4D

Bowers & Wilkins CDA-4D, entegre ses kurulumları için tasarlanmış dört kanallı bir güç amplifikatörü’dür. Sınıf D amplifikasyonla kanal başına 125 watt güç sağlar ve dijital sinyal işleme (DSP) içerir. 1U formatı ve 19 inç rack standartlı şasisi, özel ses sistemlerine kolay entegrasyon sunar. Cihaz, Custom Installation serisindeki duvar/ tavana gömme hoparlörleri besleyebilir ve iki ayrı dinleme bölgesinin yönetimine olanak tanır.

Kompakt tasarım ve verimli sınıf D amplifikasyon

CDA-4D, 1U rack formatı (ayaksız yükseklik 42,5 mm) ve standart 437 mm genişliğiyle, her santimetrenin önemli olduğu teknik kabinlere özellikle uygundur. 310 mm derinlik ve 4,1 kg net ağırlığıyla dar alanlara kolayca sığar ve özel bir güçlendirme gerektirmez.

Amplifikatör, ilk olarak Bang & Olufsen tarafından geliştirilen ICEpower modüllerine dayanan sınıf D teknolojisini entegre eder. Bu modüller, yalnızca “açık” veya “kapalı” konumda çalışan anahtarlama transistörleri kullanarak, geleneksel sınıf AB mimarilerine kıyasla enerji kayıplarını en aza indirir. Bu yaklaşım, yüzde 90’ın üzerinde enerji verimliliği sağlayarak ısı yayılımını önemli ölçüde azaltır. Bekleme modunda CDA-4D 0,5 watt’tan az tüketir ve 100-240 V evrensel güç kaynağı, farklı uluslararası elektrik standartlarına otomatik olarak uyum sağlar.

Soğutma, entegre havalandırma sistemiyle sağlanır; bu sistem, yüksek güçte uzun süreli kullanımlarda dahi bileşenlerin sıcaklığını stabil tutar. Bu verimli termal yönetim, daha zayıf tasarımlı amplifikatörlerde yaygın olan aşırı ısınmadan kaynaklı kapanma riskini ortadan kaldırır.

Güç ve esnek amplifikasyon

CDA-4D, 4 ohm yükte kanal başına 125 watt, 8 ohmda 60 watt güç sunar. Sürekli kullanımda toplam erişilebilir güç 125 watt’ı aşar; geçici tepe anlarında 500 watt’a ulaşır. Amplifikatör, kanal başına 3 ohm’a (veya köprü modunda 6 ohm’a) kadar düşen yüklerle çalışabilir; bu da farklı hoparlörlerle geniş uyumluluk sağlar.

Köprüleme (bridge) konfigürasyonu, iki kanalın birleştirilerek 8 ohmda 250 watt mono çıkış elde edilmesini mümkün kılar. Bu esneklik, güç gereksinimi yüksek bir subwoofer veya merkez hoparlörü beslemek için özellikle kullanışlıdır. 2.1 konfigürasyonu da mümkündür: ana hoparlörler için 125 watt’lık iki kanal ve subwoofer için 250 watt’lık bir köprülenmiş kanal.

Gerilim kazancı 15 dB ile 39 dB arasında ayarlanabilir; bu sayede amplifikatör farklı kaynak ve giriş seviyelerine uyarlanabilir. 10 kΩ giriş empedansı, çoğu preamplifikatör ve ses işlemcisiyle uyumluluk garantiler. Kabul edilen maksimum giriş gerilimi 4 Vrms’dir.

Hassas akustik optimizasyon için entegre DSP

Gömülü dijital sinyal işleme, CDA-4D’nin başlıca avantajlarından biridir. Bu özellik, amplifikasyonu Bowers & Wilkins Custom Installation serisi hoparlörlerin özgül karakteristiklerine ince ayarla uyarlamayı sağlar. DSP, marka hoparlörleri ve subwoofer’ları için, özellikle ISW-3, ISW-4 ve ISW-6 kasaları dâhil olmak üzere özel ön ayarlar sunar.

Subwoofer’lar için dinamik ekolayzır, çıkış seviyesine bağlı olarak frekans yanıtını otomatik ayarlar; böylece bas uzatımını optimize ederken sürücüleri korur. Entegre sınırlayıcılar, kazara aşırı yüklenmeye bağlı hasarı önler. DSP ayrıca her kanal için faz, gecikme ve ton kontrolünde ince ayar imkânı sağlayarak sistemdeki farklı hoparlörler arasında zamansal uyumu kolaylaştırır.

Yapılandırma, Ethernet bağlantısı üzerinden erişilen bir web arayüzü aracılığıyla gerçekleştirilir. Bu yaklaşım karmaşık ayarları basitleştirir ve parametrelerin merkezi yönetimini mümkün kılar. CDA-4D, sinyali otomatik olarak algılayıp aktif moda geçebilir veya 12 V tetik girişiyle kontrol edilebilir. 15 dakika sinyal alınmadığında, enerji tasarrufu için otomatik olarak bekleme moduna geçer.

Bağlantılar ve çok bölgeli yönetim

CDA-4D’nin arka panelinde RCA phono konektörleri üzerinden iki stereo analog giriş ve yine RCA phono üzerinden iki dijital giriş bulunur. Bir Ethernet portu, yapılandırma ve kontrol için ağ bağlantısı sağlar. Çıkışlar, 5,08 mm hatveli 4 yollu Phoenix Combicon konnektörlerini kullanır; bu da hoparlör kablolamasını kolaylaştırır ve hızlı bağlantı-sökme imkânı sunar.

Bölge yönetim sistemi, iki bağımsız bölgeyi farklı kaynaklarla beslemeyi mümkün kılar. CDA-4D, kaynak önceliklendirme işlevi sunar: Kaynak 1 ana kaynak olarak tanımlanabilir, Kaynak 2 öncelik kazanarak Kaynak 1’i susturabilir veya Kaynak 2 sinyal aldığında iki kaynak karıştırılabilir. Bu esneklik, birden fazla kullanıcının sesi aynı anda kontrol etmek isteyebileceği kurulumlarda işe yarar.

12 V tetik sistemi, 3,5 mm giriş jakı ve 3,5 mm çıkış jakı içerir; bu sayede sinyal diğer ekipmanlara (100 mA’ye kadar) aktarılabilir. Bu tetik zinciri, çok bileşenli sistemlerin otomasyonunu basitleştirir.

Teknik özellikler

Başlıca özellikler

• 4 kanalda 125 W gücünde, kompakt ve güçlü amplifikatör
• Dinamik ekolayzır için entegre dijital sinyal işlemci
• Bowers & Wilkins Custom Installation serisiyle tam uyumluluk
• Çok odalı kurulumlar için ideal, tam rack genişliğinde 1U tasarım
• Örnek alınacak düzeyde güvenilirlik ve enerji verimliliği
• %1’in altında düşük distorsiyon ve geniş dinamik aralık

Ses performansı

• Çıkış gücü: 4 x 125 W
• Yük empedansı: kanal başına 3 Ω üzeri, köprü modunda 6 Ω üzeri
• DC ofset voltajı: 50 mV’nin altında
• -3 dB frekans yanıtı: yük empedansından bağımsız olarak 10 Hz’in altında ile 30 kHz’in üzerinde
• 20 Hz – 20 kHz arası yanıt doğruluğu: ± 1 dB
• Dinamik aralık: A ağırlıklı 85 dB’nin üzerinde
• Toplam harmonik distorsiyon + gürültü, 1 kHz, 500 W, 4 Ω: %1’in altında
• Gerilim kazancı: 15 dB ile 39 dB arası ayarlanabilir
• Giriş empedansı: 10 kΩ
• Maksimum giriş gerilimi: 4 Vrms

Bağlantılar

• Ses girişleri
  • 2 adet analog RCA phono konnektörü
  • 2 adet dijital RCA phono konnektörü
• Ağ girişi
  • 1 adet Ethernet portu
• Ses çıkışları
  • 5,08 mm adımlı 4 yollu 2 adet Phoenix Combicon konnektörü
• 12 V tetikleyici
  • 1 adet 3,5 mm jak girişi
  • Maksimum 100 mA geçiş akımlı 1 adet 3,5 mm jak çıkışı

Güç ve termal yönetim

• Bekleme tüketimi: 0,5 W’nin altında, ağdan uyandırma açık veya kapalı
• Şebeke beslemesi: 100 – 240 V ~ 50 / 60 Hz
• Isı yayımı
  • Beklemede: 0,5 W (1,7 BTU/s)
  • Boştayken: 38 W (130 BTU/s)
  • Tam yükte: 147 W (500 BTU/s)

Boyutlar ve tasarım

• Yükseklik: 42,5 mm, ayaklarla 55,5 mm
• Genişlik: 437 mm
• Derinlik: 310 mm
• Net ağırlık: 4,1 kg
• Format: 19 inç rack montaj için 1U
• Bitiş: saten siyah
