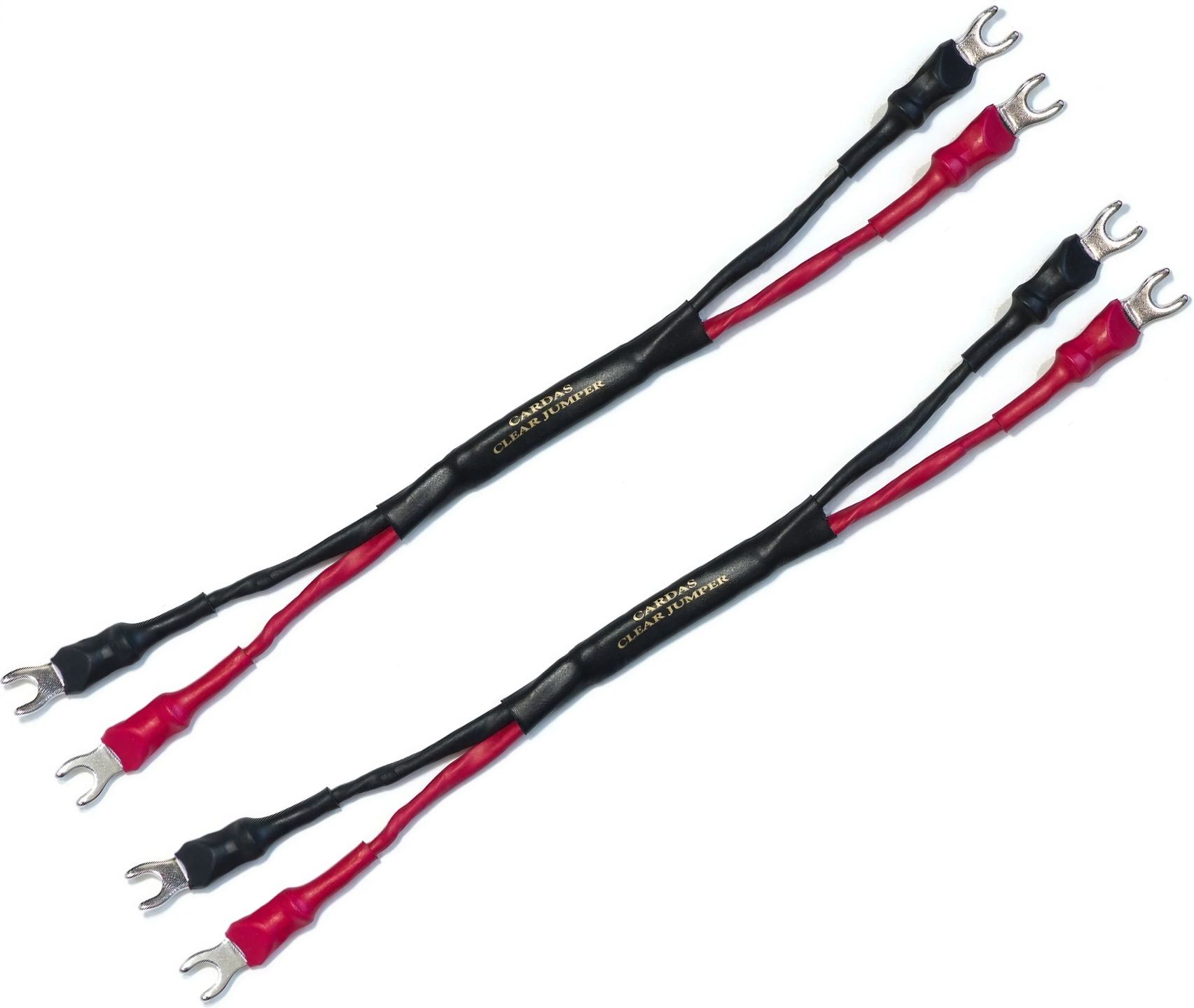

Cardas Jumpers Clear (Fourche)

Cardas Clear Fork Jumper Cables (spade)

Çift terminalli birçok hoparlör, iki terminal çiftini birbirine bağlamak için küçük pirinç plakalarla gelir. Bu, genellikle unutulan ve nadiren zincirin en iyi halkası olan bağlantıdır. Cardas Clear kablosu, bi-wire versiyonu olmadan yalnızca tek kablolama için tasarlanmıştır: böyle bir hoparlörde kullanmak için marka, bu köprülemeyi kabloyla aynı iletkenden üretilmiş jumper kablolara emanet eder.

Çift terminalde jumper kablonun rolü

Bi-wire uyumlu bir hoparlörün arkasında iki terminal çifti bulunur: biri bas bölümü, diğeri tiz bölümü için olup her biri filtrenin kendi yarısına bağlıdır. Fabrikadan çıktığında, bu çiftleri iki küçük pirinç plaka birbirine bağlar; böylece tek bir kablo tüm hoparlörü besler. Clear jumper kabloların yerine geçtiği parçalar bu plakalardır. Bağlantı tek kablolama olarak kaldığı sürece iki terminal çifti arasında bir köprü gereklidir: olmadan spektrumun yarısı sessiz kalır. Orijinal pirinç elektrik bağlantısını sağlar, nadiren daha fazlasını. Bu plakaları ciddi bir iletkenle yapılmış bir jumper kabloyla değiştirmek, kabloyu sinyalin hoparlör sürücülerine girdiği son santimetreye kadar uzatır.

Clear kabloyla aynı iletken

Bu jumper kabloların içinde, terminal köprüsü uzunluğuna indirilmiş Clear kablo iletkeni kullanılır. Cardas, bakır tellerini eş merkezli olarak, ardışık katmanlar hâlinde dizer; her tel yalıtkan bir vernikle kaplanır (Litz tipi yapı) ve tel kesitleri altın oran oranlarına göre ayarlanır. Bakır, %99,9999 oksijensiz Grade 1 bakırdır. Bu katmanlamanın amacı: baslardan tizlere kadar, bakırın frekanslar arasındaki davranış farklarını sınırlayarak sinyali tüm bant boyunca homojen tutmaktır.

Bu montajın somut bir sonucu vardır: her polarite için, bir eş merkezli iletkenin dış kısmı diğerinin iç kısmına bağlanır; böylece pozitif ve negatif teller birlikte kalır ve ayrılmaz. Bir jumper kabloda bu sınırlama hiçbir sorun yaratmaz; çünkü her hoparlör zaten kendi tam çiftini alır.

Clear kablo bi-wire versiyonda üretilmez. Cardas, iletkenleri aynı kılıf içinde ayırmak yerine tüm uzunluğu boyunca tek bir kablo kullanır ve köprülemeyi aynı telden üretilmiş bu jumper kabloya bırakır. Marka, bu kombinasyonu dahili bi-wire bağlantıdan daha performanslı kabul eder.

Lehimsiz dövme çatallar

Çatal versiyonunda her uç, çok yüksek yük altında (yaklaşık 10.000 psi, yaklaşık 700 bar) doğrudan iletkene preslenen dövme bakır bir pabuçla sonlanır. Sonuç: sinyal yolunda lehim bulunmayan, tek parça bakır bir bağlantıdır. Cardas bu parçaları Oregon’daki Bandon atölyesinde döver ve monte eder.

Çatallar vidalı terminallerin somununun altına girer ve versiyona göre yaygın 6 veya 9 mm terminal çaplarını kabul eder. Çiftin uzunluğu 254 mm’dir; terminal aralığı geniş olduğunda bile iki terminal çiftini bağlamaya yeter. İkili olarak satılan, hoparlör başına bir jumper kablo içeren ürünler, orijinal plakaların doğrudan yerine geçer: terminaller gevşetilir, pirinç plakalar çıkarılır, jumper kablo iki çift arasına takılır, ardından Clear veya Clear Light kablo bunlardan birine bağlanır.

Bu çatal sonlandırma, bunları kabul eden terminaller gerektirir. Yalnızca banana soketli bir hoparlörde, aynı jumper kablonun banana fişli versiyonuna bakmak gerekir.

Sık sorulan sorular

Bu jumper kabloları kullanmak için bi-wire bağlantıya geçmek gerekir mi?

Hayır, tam tersidir. Tek kablolama için kullanılırlar: tek bir kablo bir terminal çiftine bağlanır ve jumper kablo sinyali ikinci çifte aktarır. Amfinizden iki ayrı kabloyla bi-wire bağlantıyı tercih ederseniz tüm köprüleri çıkarırsınız ve bu jumper kablolara artık gerek kalmaz.

Cardas dışında bir markanın kablosuyla kullanılabilir mi?

Evet. Arkasına hangi hoparlör kablosu bağlanırsa bağlansın, orijinal plakaların yerini alırlar. Amaçları aynı kalır: üreticinin pirinç plaka kullandığı yere özenli bir iletken yerleştirmek.

Hoparlörlerimin uyumlu olduğunu nasıl kontrol ederim?

Arka tarafa bakın: biri bas, diğeri tiz için olmak üzere, çıkarılabilir plakalarla bağlanmış iki terminal çifti olmalıdır. Tek terminal çifti varsa hoparlör bi-wire bağlantıyı desteklemez ve bu jumper kablolar uygulanamaz.

Tek bir çift, stereo sistemi kapsar mı?

Evet. Her jumper kablo, bir hoparlörün pozitif ve negatif bağlantılarını bir araya getirir; çift olarak satılması da her hoparlör için bir tane olmak üzere iki adet sağlar. Klasik bir stereo hoparlör çifti için bir çift jumper kablo yeterlidir.

Diğer Cardas jumper kablolardan farkları nedir?

Serinin en üstünde yer alırlar. Diğer Cardas modelleri 9,5 veya 11,5 AWG şasi teline ya da basit preslenmiş bakır plakaya dayanırken, Clear versiyonu Clear kablonun iletkenini ve lehimsiz dövme pabuçlarını kullanır. Ayrıca dörtlü set yerine çift olarak satılan tek modeldir.

Daha sonra bi-wire bağlantıya dönülebilir mi?

Sorunsuz şekilde. Jumper kablolar, orijinal plakalar gibi çıkarılır. İki ayrı kabloya geçtiğiniz gün onları çıkarır ve her kabloyu kendi terminal çiftine bağlarsınız.

Teknik Özellikler

Uyumluluk

• CLEAR veya CLEAR LIGHT hoparlör kabloları ile kullanım için tasarlanmıştır

Yapı

• Şeffaf hoparlör iletkenleri
• Çok telli konsantrik iletkenler
• Dahili çift kablolamadan üstün performans

Boyutlar ve Ambalaj

• Uzunluk: 254 mm
• Çift halinde satılır
